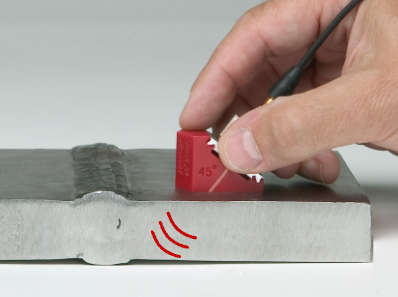

微型角度声束探头和楔块主要用于检测焊缝的完整性。这种探头和楔块组合在一起的设计，可以很容易地进行来回扫查，并提供较短的接近距离。角度声束探头是一种单晶探头，与楔块一起使用时，可以将折射横波或折射纵波传输到被测工件中。

优势特性：

我们Accupath楔块的三种材料设计提高了信噪比性能，同时还表现了出色的耐磨性能
高温楔块可对高温材料进行在役检测
楔块可自行定制，以创建非标准的折射角度
提供可互换式或整体式设计
提供弧面外形
可提供铝制带有标准折射角度的楔块和整体式设计

应用：

缺陷探测与定量
衍射时差探头
检测管道、管材、锻件、铸件、机加工部件和结构部件，以探测到焊接缺陷或裂纹。

袖珍旋入式探头

Screw-in design 303 stainless steel case
Transducers are color coded by frequency
Compatible with Short Approach, Accupath, High Temperature and Surface Wave Wedges

Mixed Angle Beam Transducers

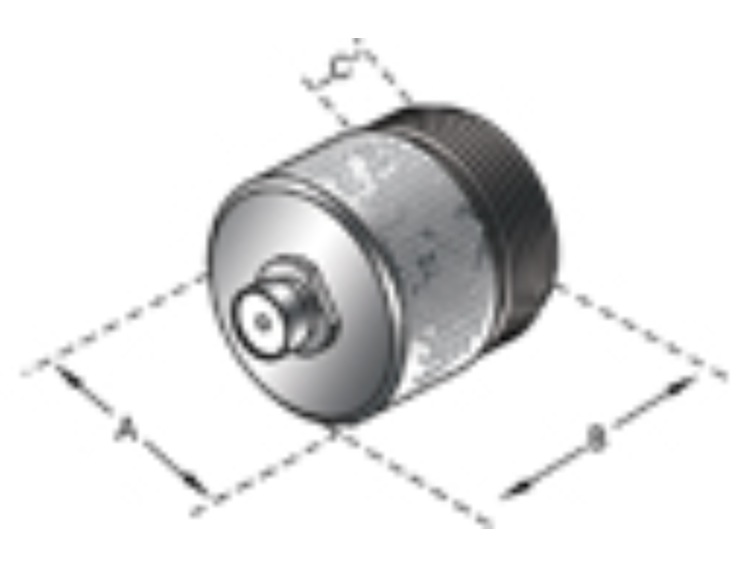

Transducer Dimensions (in inches)


Nominal Element Size	(A)	(B)	(C)	Thread Pitch
0.50	0.71	0.685	0.257	11/16 - 24
0.375	0.58	0.65	0.257	9/16 - 24
0.25	0.44	0.55	0.22	3/8 - 32

Accupath楔块 & 短接近楔块

Accupath楔块

小楔块底面
尖头设计允许探头旋转，即使在探出部位接触到焊冠时也是如此
可与10 MHz探头一起使用的特殊楔块设计

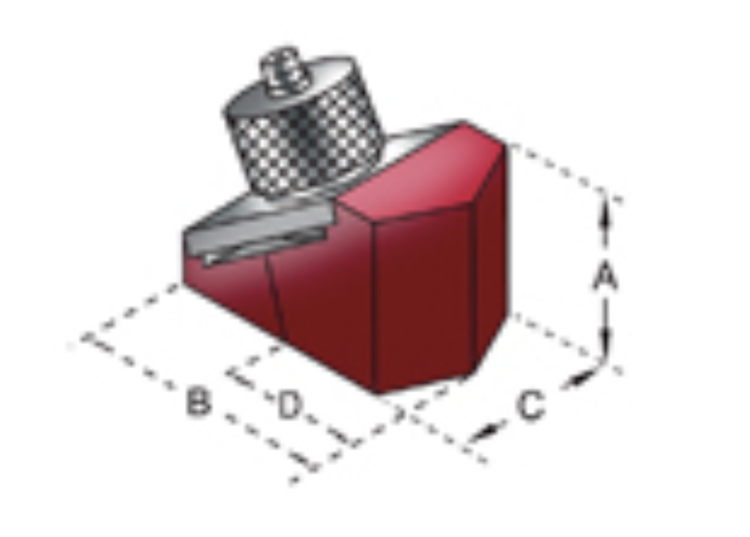

*Accupath和表面波楔块尺寸（微型旋入式）**
所适用的标称晶片尺寸（英寸）
-	0.5							0.375					0.25
-	(A)	(B)	(C)	(D)	(A)	(B)	(C)	(D)	(A)	(B)	(C)	(D)
30°	0.72	1.22	0.77	0.54	0.62	1.03	1.03	0.42	0.49	0.66	0.45	0.23
45°	0.70	1.03	0.73	0.38	0.60	0.85	0.61	0.32	0.43	0.61	0.43	0.235
60°	0.74	1.19	0.73	0.45	0.67	1.00	0.61	0.367	0.48	0.71	0.43	0.268
70°	0.79	1.34	0.73	0.50	0.69	1.12	0.61	0.406	0.50	0.81	0.43	0.305
90°	1.25	1.84	0.77	-	1.00	1.48	1.48	-	0.83	1.13	0.45	-

用于10 MHz探头的微型旋入式楔块

标称晶片尺寸			楔块工件编号
英寸	毫米	Accupath*	表面波90°
0.50	13	ABWM-5ST-X°	ABWML-5ST-90°
0.375	10	ABWM-7ST-X°	ABWML-7ST-90°
0.25	6	ABWM-4ST-X°	ABWML-4ST-90°

_{* 提供可以10 MHz频率得到钢中标准的30°、45°、60°、70°折射横波角度的Accupath楔块。}

短接近楔块

非常小的底面
短接近距离允许检测焊冠附近的区域

短接近楔块尺寸（微型旋入式）
所适用的标称晶片尺寸（英寸）
-	0.5							0.375						0.25
-		(A)	(B)	(C)	(D)	(A)	(B)	(C)	(D)	(A)	(B)	(C)	(D)
45°	0.70	1.03	0.73	0.38	0.60	0.85	0.61	0.32	0.43	0.61	0.43	0.235
60°	0.74	1.19	0.73	0.45	0.67	1.00	0.61	0.367	0.48	0.71	0.43	0.268
70°	0.79	1.34	0.73	0.50	0.69	1.12	0.61	0.406	0.50	0.81	0.43	0.305

楔块配置器

探头配置器

这种楔块配置器仅适用于1-5 MHz的微型旋入式短接近、Accupath、高温、特高温和表面波楔块。

* 提供可以10 MHz频率得到钢中标准的30°、45°、60°、70°折射横波角度的Accupath楔块。

Item Number	Part Code	Frquency Range	Nominal Element Size		Angle (°)	Series	Temperature Range °F
-	-	-	mm	inches	-		Temperature Range °F		-	-
U8700023	ABWHT-4T-45	1 - 5 MHz	6	0.25	45°	High Temperature	500	260
U8700024	ABWHT-4T-60	1 - 5 MHz	6	0.25	60°	High Temperature	500	260
U8700025	ABWHT-4T-70	1 - 5 MHz	6	0.25	70°	High Temperature	500	260
U8700030	ABWHT-5T-30	1 - 5 MHz	13	0.5	30°	High Temperature	500	260
U8700031	ABWHT-5T-45	1 - 5 MHz	13	0.5	45°	High Temperature	500	260
U8700032	ABWHT-5T-60	1 - 5 MHz	13	0.5	60°	High Temperature	500	260
U8700033	ABWHT-5T-70	1 - 5 MHz	13	0.5	70°	High Temperature	500	260
U8700034	ABWHT-7T-30	1 - 5 MHz	10	0.375	30°	High Temperature	500	260
U8700035	ABWHT-7T-45	1 - 5 MHz	10	0.375	45°	High Temperature	500	260
U8700036	ABWHT-7T-60	1 - 5 MHz	10	0.375	60°	High Temperature	500	260
U8700037	ABWHT-7T-70	1 - 5 MHz	10	0.375	70°	High Temperature	500	260
U8700067	ABWM-4T-30	1 - 5 MHz	6	0.25	30°	Accupath	-	-
U8700069	ABWM-4T-45	1 - 5 MHz	6	0.25	45°	Accupath	-	-
U8700070	ABWM-4T-60	1 - 5 MHz	6	0.25	60°	Accupath	-	-
U8700071	ABWM-4T-70	1 - 5 MHz	6	0.25	70°	Accupath	-	-
U8700100	ABWM-5T-30	1 - 5 MHz	13	0.5	30°	Accupath	-	-
U8700102	ABWM-5T-45	1 - 5 MHz	13	0.5	45°	Accupath	-	-
U8700103	ABWM-5T-60	1 - 5 MHz	13	0.5	60°	Accupath	-	-
U8700104	ABWM-5T-70	1 - 5 MHz	13	0.5	70°	Accupath	-	-
U8700115	ABWM-7T-30	1 - 5 MHz	10	0.375	30°	Accupath	-	-
U8700117	ABWM-7T-45	1 - 5 MHz	10	0.375	45°	Accupath	-	-
U8700118	ABWM-7T-60	1 - 5 MHz	10	0.375	60°	Accupath	-	-
U8700119	ABWM-7T-70	1 - 5 MHz	10	0.375	70°	Accupath	-	-
U8700125	ABWML-4T-90	1 - 5 MHz	6	0.25	90°	Surface Wave	-	-
U8700132	ABWML-5T-90	1 - 5 MHz	13	0.5	90°	Surface Wave	-	-
U8700136	ABWML-7T-90	1 - 5 MHz	10	0.375	90°	Surface Wave	-	-
U8700210	ABWVHT-4T-30	1 - 5 MHz	6	0.25	30°	Very High Temperature	900	480
U8700211	ABWVHT-4T-45	1 - 5 MHz	6	0.25	45°	Very High Temperature	900	480
U8700212	ABWVHT-4T-60	1 - 5 MHz	6	0.25	60°	Very High Temperature	900	480
U8700213	ABWVHT-4T-70	1 - 5 MHz	6	0.25	70°	Very High Temperature	900	480
U8700219	ABWVHT-5T-45	1 - 5 MHz	13	0.5	45°	Very High Temperature	900	480
U8700220	ABWVHT-5T-60	1 - 5 MHz	13	0.5	60°	Very High Temperature	900	480
U8700221	ABWVHT-5T-70	1 - 5 MHz	13	0.5	70°	Very High Temperature	900	480
U8700222	ABWVHT-7T-30	1 - 5 MHz	10	0.375	30°	Very High Temperature	900	480
U8700223	ABWVHT-7T-45	1 - 5 MHz	10	0.375	45°	Very High Temperature	900	480
U8700224	ABWVHT-7T-60	1 - 5 MHz	10	0.375	60°	Very High Temperature	900	480
U8700225	ABWVHT-7T-70	1 - 5 MHz	10	0.375	70°	Very High Temperature	900	480
U8700405	ABSA-4T-45	1 - 5 MHz	6	0.25	45°	Short Approach	-	-
U8700408	ABSA-4T-60	1 - 5 MHz	6	0.25	60°	Short Approach	-	-
U8700410	ABSA-4T-70	1 - 5 MHz	6	0.25	70°	Short Approach	-	-
U8700412	ABSA-5T-45	1 - 5 MHz	13	0.5	45°	Short Approach	-	-
U8700414	ABSA-5T-60	1 - 5 MHz	13	0.5	60°	Short Approach	-	-
U8700416	ABSA-5T-70	1 - 5 MHz	13	0.5	70°	Short Approach	-	-
U8700418	ABSA-7T-45	1 - 5 MHz	10	0.375	45°	Short Approach	-	-
U8700420	ABSA-7T-60	1 - 5 MHz	10	0.375	60°	Short Approach	-	-
U8700422	ABSA-7T-70	1 - 5 MHz	10	0.375	70°	Short Approach	-	-
