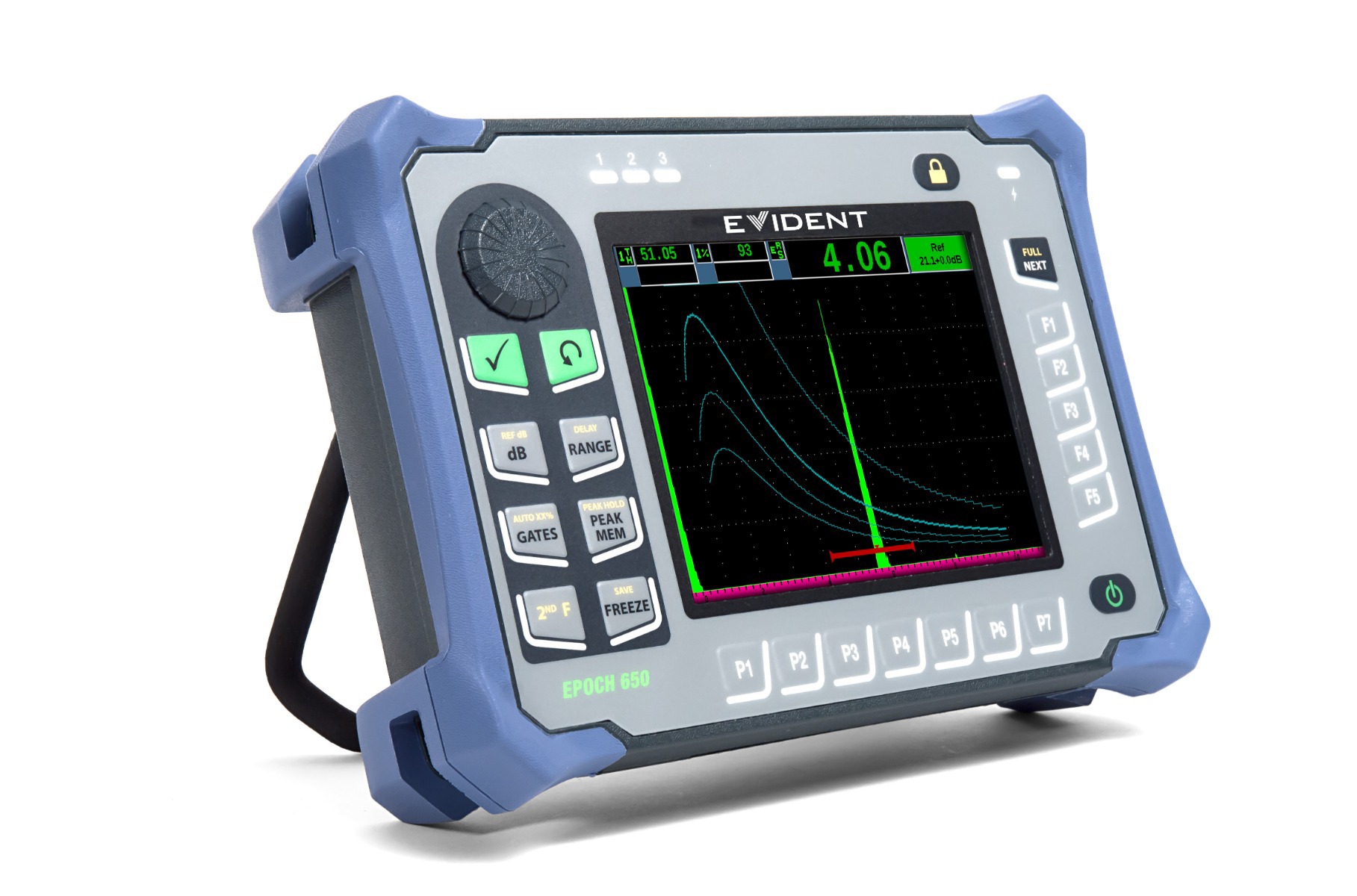

EPOCH 650数字式超声探伤仪既具有Evident领先行业的常规探伤仪的检测性能，又兼具操作直观、小巧便携仪器的高效特性。EPOCH 650探伤仪综合使用高效的菜单和快捷键访问功能，为您提供了一种操作简便、质量上乘的缺陷检测平台。
EPOCH 650数字式超声探伤仪既具有Evident领先行业的常规探伤仪的检测性能，又兼具操作直观、小巧便携仪器的高效特性。EPOCH 650探伤仪综合使用高效的菜单和快捷键访问功能，为您提供了一种操作简便、质量上乘的缺陷检测平台。
宽大的全VGA透反显示屏与Evident已获专利的数字式高动态范围接收器相结合，可在大多数光线条件下显示稳定、醒目的A扫描图像。 EPOCH 650仪器的设计符合ISO-22232标准的要求，并提供齐全的标配和选购探伤功能。多种机载报告制作工具以及全面的数据归档系统，可使您轻松地收集并报告高质量的检测数据。这款仪器坚固耐用，设计符合人体工程学的要求，可以用于各种检测环境中。仪器灵活的PerfectSquare脉冲发生器及其数量众多的数字式滤波器，有助于完成大多数检测应用。
EPOCH 650数字式超声探伤仪既具有Evident领先行业的常规探伤仪的检测性能，又兼具操作直观、小巧便携仪器的高效特性。EPOCH 650探伤仪综合使用高效的菜单和快捷键访问功能，为您提供了一种操作简便、质量上乘的缺陷检测平台。
EPOCH 650仪器适用于从实验室工作台上的检测到条件艰苦且危险的户外检测的大多数检测环境。EPOCH 650仪器的飞梭旋钮符合IP66评级标准，其浏览键区符合IP67评级标准，此外，仪器还通过了有关环境和可靠性标准中的严格测试，因此在大多数检测环境中，用户都会对仪器的操作性能和耐用性能充满信心。
EPOCH 650仪器的设计着重于通过操作简便的基本仪器提供高水平的探伤性能。EPOCH 650仪器的设计符合人体工程学原理，且直观、实用，无论经验丰富还是初涉行业的超声检测人员都可以得心应手地使用这款探伤仪。
EPOCH 650仪器的用户界面基于行业领先的EPOCH 600探伤仪。EPOCH 650仪器提供简单的菜单结构，方便了仪器设置、校准及软件功能调整等操作，其EPOCH品牌标志性的快捷键
可访问重要的检测功能，如：增益、闸门调整、屏幕冻结及文件保存。EPOCH 650仪器直观的用户界面支持多种语言，可供任何水平的操作人员使用。

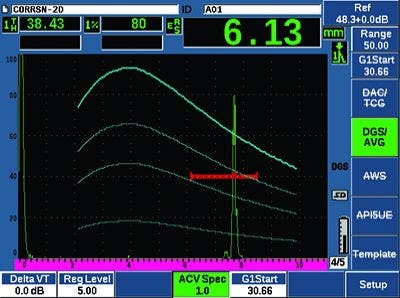

EPOCH 650 DGS/AVG功能 - 标准屏幕模式
EPOCH 650仪器配备一个全VGA（640 × 480像素）分辨率的显示屏。其横宽竖窄的面板设计优化了出现在高质量显示屏上的Ａ扫描的大小及可读性。其显示屏使用透反技术，在光线较暗的室内使用强背光，在阳光直射的情况下使用环境光作为假背光，因此在大多数情况下都可以提供优质清晰的图像。
其全屏模式进一步增强了屏幕图像鲜明清晰的特性，而且可提供所有EPOCH系列探伤仪中最大的A扫描!

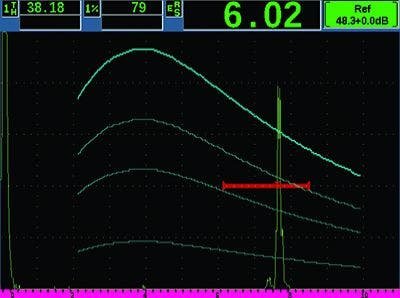

EPOCH 650 DGS/AVG功能 - 全屏模式
为了满足不同用户的需要与偏好，EPOCH 650仪器提供两种硬件配置：

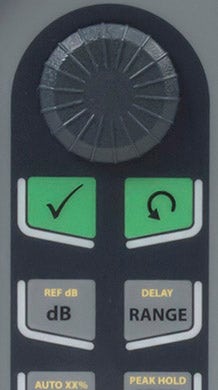

EPOCH 650仪器的飞梭旋钮与确定键和退出键一起使用，可以对参数值进行粗调或细调。在检测过程中，可以将飞梭旋钮锁住，以避免参数值被意外修改。这种配置为喜欢使用旋钮调整参数的用户提供了流畅切换参数值的方法。飞梭旋钮配置的设计符合IP66评级标准。

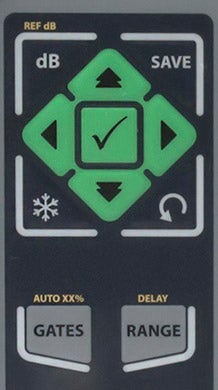

EPOCH 650仪器的浏览键区是EPOCH探伤仪的一大特色。浏览键区的向上、向下箭头键用于粗调参数，向左和向右箭头键用于细调参数。浏览键区还包含其它几个功能及常用参数，如：增益、保存、确定键及退出键。浏览键区配置的设计符合IP67评级标准。

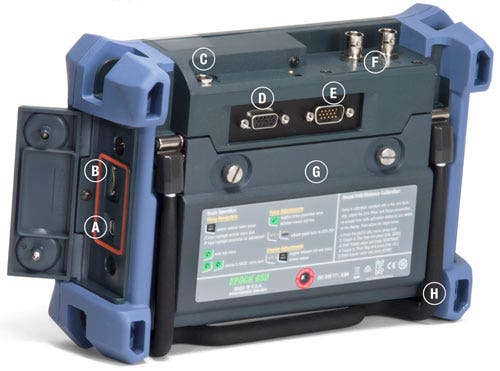

A – USB（OTG）端口
B – microSD卡
C – DC电源接口
D – VGA端口
E – 数字式I/O端口
F – 探头接口（2个）
G – 电池舱盖
H – 支架

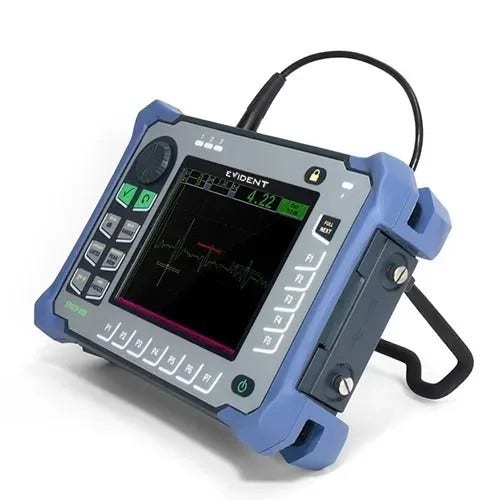

便携、坚固、符合人体工程学要求
EPOCH 650型仪器是一款轻重量、易携带的探伤仪，坚固耐用、灵活变通，几乎适用于任何检测应用。其主要物理特性如下：
| 仪器的输入/输出 | USB端口 | USB（OTG）端口 |
| RS-232端口 | 有 | |
| 视频输出 | 标准VGA输出 | |
| 1个模拟输出（可选），可选的1 V/10 V全标度，最大4 mA | ||
| 报警输出 | 3个报警输出，5V TTL，10 mA | |
| 触发器I/O | 触发器输入为5V TTL； 触发器输出为5V TTL，最大10 mA |
|
| 编码器输入 | 单轴编码器线（正交，仅适用于腐蚀模块模式） | |
| 环境评级 | IP评级 |
根据IEC 60529-2004标准（外壳防护等级– IP规范），带有浏览键区的仪器设计符合IP67侵入保护评级标准，带有飞梭旋钮的仪器设计符合IP66侵入保护评级标准。 在新开发的产品正式投入生产以前，Evident要对产品的设计进行内部检验。这款仪器经测试证明符合IP评级标准。 |
| 爆炸性气氛 | 通过美军标准MIL-STD-810F方法511.4程序I中规定的测试，可在国家防火协会规范（NFPA 70）500节I级2分段D组中定义的爆炸性气氛中安全操作。 | |
| 撞击测试 | 通过了美军标准MIL-STD-810F方法516.5程序I中规定的测试，每个轴6个循环，15g，11 ms半弦波。 | |
| 振动测试 | 通过了美军标准MIL-STD-810F方法514.5程序I附录C图6中的测试，一般暴露：每轴1小时。 | |
| 操作温度 | –10°C ～ 50°C | |
| 电池存储温度 | 0°C ～ 50°C | |
| 一般规格 | 总体尺寸（宽 × 高 × 厚） | 236 mm × 167 mm × 70 mm |
| 重量 | 1.6公斤，包括锂离子电池 | |
| 键区 | 英文、国际符号、日文、中文 | |
| 语言 | 英语、西班牙语、法语、德语、日语、中文、葡萄牙语和俄语 | |
| 探头连接 | BNC接口或No.1 LEMO接口 | |
| 数据存储 | 机载100000个ID编码，可插拔2 GB microSD卡（标准） | |
| 电池类型 | 单个标准充电锂离子电池 | |
| 电池供电时间 | 15到16小时（锂离子） | |
| 电源要求 | AC主电源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz | |
| 显示器类型 | 全VGA（640 × 480像素）透反彩色LCD，60 Hz更新速率 | |
| 显示屏尺寸（宽 × 高，对角线） | 117 mm × 89 mm，146 mm（5.76 in.） | |
| 脉冲发生器 | 脉冲发生器 | 可调方波 |
| 脉冲重复频率（PRF） | 10 Hz ～ 2000 Hz，增量为10 Hz | |
| 能量设置 | 100 V、200 V、300 V或400 V | |
| 脉冲宽度 | 25 ns ～ 5000 ns（0.1 MHz）范围内可调，利用PerfectSquare技术 | |
| 阻尼 | 50、100、200、400 Ω | |
| 接收器 | 增益 | 0 ～ 110 dB |
| 最大输入信号 | 20 V p-p | |
| 接收器输入阻抗 | 400 Ω ± 5% | |
| 接收器带宽 | 0.2 MHz ～ 26.5 MHz，–3 dB | |
| 数字式滤波器设置 | 30个标准数字式滤波器设置 7个符合ISO-22232:2010标准的滤波设置（0.2-10 MHz、2.0-21.5 MHz、8.0-26.5 MHz、0.5-4 MHz、0.2-1.2 MHz、1.5-8.5 MHz和5-15 MHz） |
|
| 检波 | 全波、正半波、负半波、射频波 | |
| 系统线性 | 水平：±0.5% FSW（满屏宽） | |
| 分辨率 | 0.25%满屏高，放大器精度为±1 dB | |
| 抑制 | 0 ～ 80%满屏高，带有可视警告 | |
| 波幅测量 | 0 ～ 110%满屏高，分辨率为0.25% | |
| 测量速率 | 在所有模式下，相当于脉冲重复频率（PRF） | |
| 校准 | 自动校准 | 声速，零位偏移 垂直声束（第一个底面回波，或回波到回波） 角度声束（声程或者深度） |
| 检测模式 | 脉冲回波、一发一收或穿透 | |
| 单位 | 毫米、英寸或微秒 | |
| 范围 | 3.36 mm ～ 13388 m，5900 m/s | |
| 声速 | 635 m/s ～ 15240 m/s | |
| 零位偏移 | 0 µs ～ 750 µs | |
| 显示延迟 | -59 mm ～ 13401 mm， 在钢中纵波声速下 | |
| 折射角度 | 0° ～ 90°，增量为0.1° | |
| 闸门 | 测量闸门 | ２个完全独立的闸门，用于波幅和渡越时间（TOF）的测量 |
| 闸门起始 | 在整个显示范围内可变 | |
| 闸门宽度 | 在从闸门起点到显示范围的终点之间的区域内可变 | |
| 闸门高度 | 在2% ～ 95%满屏高范围内可变 | |
| 报警 | 正阈值和负阈值，最小深度（闸门1和闸门2） | |
| 测量 | 测量显示位置 | 5个位置（手动或自动选择） |
| 闸门（1和2） | 厚度、声程、投射、深度、波幅、渡越时间、最小/最大深度、最小/最大波幅 | |
| 回波到回波 | 标准闸门2到闸门1，可选界面闸门跟踪 | |
| 其他测量 | DGS/AVG的上冲值（dB）、DGS/AVG的ERS（等效反射体大小）、AWS D1.1/D1.5的A、B、C和D值、抑制值、回波到参考dB值 | |
| DAC/TCG | 标准 | |
| DAC点 | 多达50个点，110 dB动态范围 | |
| 特殊DAC模式 | 自定义DAC（最多6条曲线），20-80%视图 | |
| 曲面校正 | 用于角度声束测量的标准外径或棒材校正 | |
| 腐蚀（可选） | 交叉零点测量算法、V声程校正、单一回波、回波到回波、编码B扫描 |
如果您在爆炸性环境中工作，那么您可以使用EPOCH 650 Ex探伤仪，因为这款探伤仪符合《防爆指令》中的要求。要了解更多信息，请阅读有关《防爆指令》的常见问题解答。
• EP650-TEMPLATE (Q1400002)：模板存储
• EP650-API5UE (Q1400003)：API 5UE缺陷定量
• EP650-AVERAGE (Q1400004)：波形平均
• EP650-IG (Q1400005)：界面闸门
• EP650-BEA (Q1400006)：底面回波衰减器（BEA）
• EP650-CORRSN (Q1400001)：腐蚀模块（包含编码B扫描）
• 600-BAT-L-2 (U8760058)：充电锂离子电池
• EP4/CH (U8140055)：胸挂带
• 600-TC (U8780294)：运输箱
• CBAS-10668-0060 (Q7790012)：RS232通信线
• DSUB-HD15-6 (U8780333)：数字输出线
• 600-C-VGA-5 (U8780298)：VGA输出线
• MICROSD-ADP-2GB (U8779307)：2 GB microSD存储卡
• 600-SC-K (U8780334)：软便携袋（飞梭旋钮机型）
• 600-SC-N (U8779879)：软便携袋（浏览键区机型）
• N600-EXTALM (U8780332)：外置报警蜂鸣器
• CBAS-10669-0010 (Q7790008)：B扫描小车形编码器电缆（10英尺，还可提供其他长度的电缆）
以优化方式访问强大的功能
EPOCH 650型仪器提供优质的超声性能。这款仪器基于与EPOCH 600和EPOCH 1000系列仪器相同的数字式结构，提供了灵活、强大的脉冲发生与接收性能，可满足大多数缺陷检测应用的需求。
EPOCH 650型仪器的标准配置具有强大的缺陷探测性能，如：
动态DAC/TCG：对比DAC曲线或对比根据时变增益确定的参考回波波幅，以百分比或以分贝水平计算信号波幅。DAC版本包含标准、ASME 3、JIS和自定义。此外还包括以下几个主要特性：可动态调整的DAC曲线、可切换的DAC和TCG视图、自定义DAC警告曲线，以及20-80% DAC视图。
DGS/AVG：这是一种利用与特定类型探头和材料相关的DGS/AVG图形，评估回波信号的缺陷定量技术。
DGS/AVG图形表明回波高度、缺陷尺寸以及到探头的距离这些参数之间的关系。
AWS D1.1和D1.5：为各种不同的AWS（美国焊接协会）焊缝检测应用提供一个动态反射体缺陷指示定级功能。这个功能省去了手工计算的步骤，从而提高了检测效率。

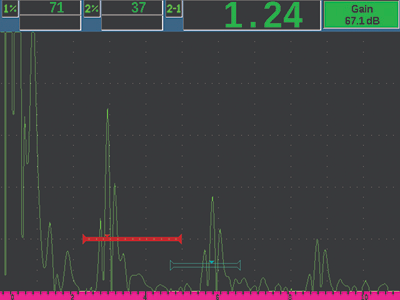

EPOCH 650回波到回波，带有闸门跟踪

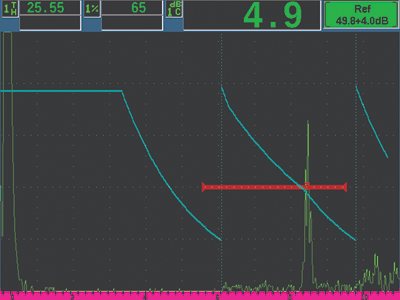

EPOCH 650动态DAC/TCG特性
界面闸门：这个可选购的第三个测量闸门，可对变化的界面回波进行实时跟踪，以保持数字化测量的稳定性。

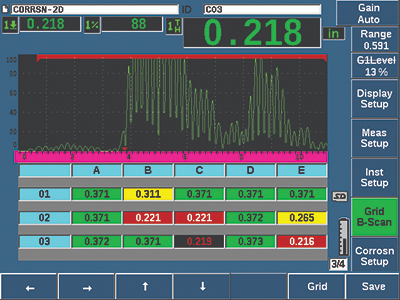

腐蚀模块：简化的腐蚀模式具有以下功能：基于所选探头的自动超声设置、自动增益控制（AGC）、厚度测量算法、V声程校正，以及利用自动零位功能（零位补偿）完成的探头磨损补偿。此外，还具有彩色编码栅格视图和编码B扫描。
模板存储：可在屏幕上将实时波形与所保存的参考波形对比。只需按一下按钮，即可随时切换保存模板的开启或关闭状态，以快速进行波形比较。对于点焊分析及其他应用，这个功能非常实用。
底面回波衰减器（BEA）：使用闸门2定义的屏幕区域使被测工件的底面回波得到衰减。
API 5UE：可按照API建议的程序5UE进行缺陷定量。在OCTG管材的验证过程中，使用波幅距离差分技术（ADDT）测量
潜在缺陷的尺寸。
波形平均：这个功能可使实时A扫描代表采集到的A扫描平均值，平均除数为2、4、8、16、32。

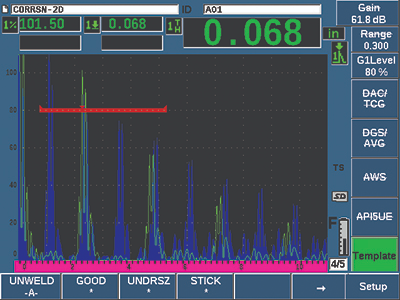

EPOCH 650模板存储特性
EPOCH 650模板存储特性
EPOCH 650型仪器提供多种存储、归档、报告检测数据和校准数据的方法。
仪器的机载存储容量多达100000点，此外，仪器还可进行视频记录和回顾。仪器还与Evident的PC机接口程序GageView Pro完全兼容。通过快速的文件设置功能和灵活的数据管理功能，可以简单高效地完成检测数据的记录和报告。
EPOCH 650型仪器可以在仪器中以多种格式生成报告。可以将屏幕截图方便地存储在可插拔microSD卡中，也可以导出保存在.csv或.xml文件中的数据。仪器还具有为单个数据点或整个文件生成位图报告的功能。
EPOCH 650型仪器的标准配置带有视频记录功能。用户可以每秒钟60帧的速度截取最多8分钟实时A扫描检测数据。用户可以在EPOCH 650仪器上回顾这些数据，还可以将这些数据导出到PC机中进行查看。
EPOCH 650型仪器有一个用于存储校准文件和检测文件的机载数据记录器。仪器的标准配置有两个主要文件类型：校准（CAL）类型文件和增量（INC）类型文件。CAL文件可以保存几乎无限量的参数设置。所保存的设置可被快速方便地调用到当前设置。INC文件可在单一文件名下保存多组检测数据，以便按检测下载和报告这些数据。
EPOCH 650型仪器标准配置中的腐蚀类型数据记录器文件类型功能齐全，增强了机载数据记录器的性能。这个特性包含以下数据文件类型：序列型、带自定义点的序列型、2-D栅格型、带自定义点的2-D栅格型、3-D栅格型、锅炉型、2-D EPRI型。

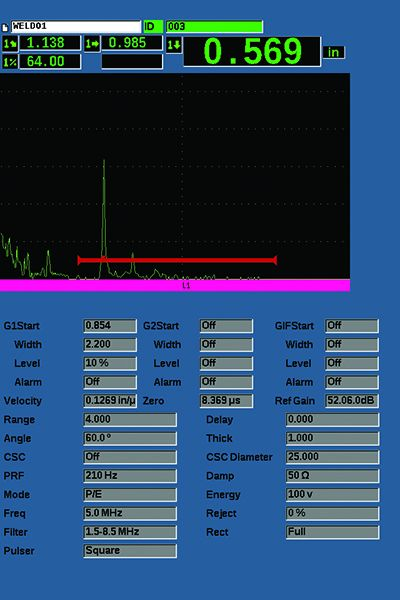

EPOCH 650机载文件报告输出（位图格式）
EPOCH 650型仪器与我们的PC机接口程序GageView Pro完全兼容。通过这个程序，您可以下载检测数据、在PC机上回顾测量数值、将测量和校准数据导出到常用的电子表格程序中、备份仪器的校准和检测数据，并进行仪器固件升级和屏幕捕获等基本操作。
EPOCH 650型仪器使用一个外置microSD存储卡（含2 GB，最高可支持64 GB容量）作为机载和移动存储设备。通过可插拔存储卡，您可以在不同仪器之间分享文件，并以各种不同格式输出报告。第二个2 GB microSD卡安装在仪器中的PC板上，用于所有机载数据的存储。在仪器被损坏无法修复时，可到授权的服务中心将仪器中的microSD卡取出，从损坏的仪器中拯救出关键性的数据。
