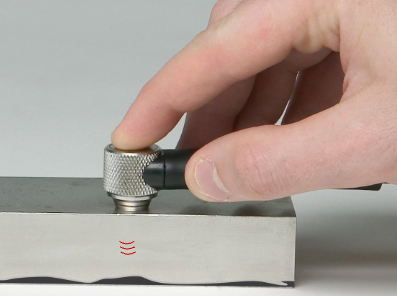

两个互成角度放置的晶片可在被测材料中创建V形声程。这种“假性聚焦”增强了焦点区域的分辨率。双晶超声探头的两个晶片安装在同一个外壳中，晶片之间有隔音屏障将晶片分隔开。一个晶片发射纵波，另一个晶片作为接收器接收回波。

优势特性：

改进了近表面分辨率
消除了高温应用中加倍延迟块的需要
在粗糙或弯曲表面上的耦合效果好
降低了粗颗粒材料或散射材料中的直接背散射噪声
结合了低频单晶超声探头的穿透能力与高频单晶超声探头的近表面分辨率能力
可紧密贴附于曲面工件上

应用：

剩余壁厚测量
腐蚀/侵蚀监控
焊缝覆盖和堆焊层的粘合/脱粘检测
探测铸件和锻件中的多孔性、夹杂物、裂纹及分层等缺陷
探测螺栓或其他圆柱形部件中的裂纹
等于或小于5.0 MHz的超声探头可承受的最高温度为425°C； 7.5 MHz和10 MHz的超声探头可承受的最高温度为175°C。对于表面温度从90°C到425°C的工件，建议使用的工作周期为最多接触10秒，然后至少在空气中冷却1分钟（不适用于微型端部双晶超声探头）

DC系列

DC1–DC5双晶腐蚀超声探头

功能齐全的腐蚀监测工具箱，用于检测管道和储罐的完整性

Evident提供的全套DC系列（DC1-DC5）双晶超声探头腐蚀监测工具箱可支持检测人员完成管道和储罐的检测。这些超声探头针对腐蚀和薄壁材料的检测得到优化，可与各种无损检测（NDT）仪器和超声检测程序配合使用。

套装中的所有型号都提供比单晶超声探头更清晰的信号，而且与我公司同类其他型号超声探头相比，产生更少的振铃现象，从而有助于探测到更小的缺陷，对靠近表面的区域进行检测，并区分不同的缺陷指示。

DC1和DC2超声探头：坚固耐用、用途广泛，可检测储罐和管道

DC1和DC2双晶超声探头的频率为7.5 Mhz，屋顶角较小，可在钢中的0.76 mm到50.8 mm的范围内提供优质近表面分辨率。

主要优势特性：

适用于覆盖薄壁材料
在厚度测量、腐蚀成像和缺陷定量方面表现出色
提供标准型（DC1）和厚壁型（DC2）外壳
厚壁耐磨外壳（DC2），即使频繁刮擦，也能持久耐用
有效地检测外径小至25.4 mm的管道
适用于检测高温管道和储罐，配有耐热延迟块，可检测温度高达150°C的表面
适用于进入到狭小空间进行检测：薄剖面（高18 mm），端部直径为0.455英寸（DC1）/ 0.56英寸（DC2）
滚花外壳，易于抓握
得益于其非模制的BNC和LEMO连接器，可以和许多仪器相兼容

改进的弹簧应变消除性能（仅BNC连接器），减少了电缆的损坏几率

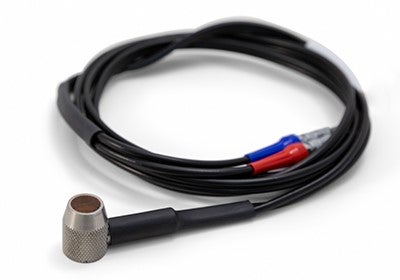

DC1 duel element UT transducer, Picture

DC1

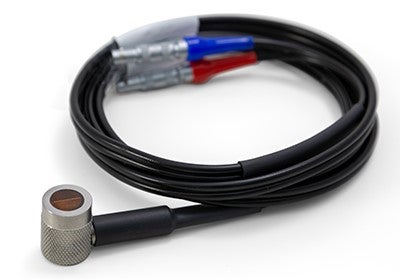

DC2 duel element UT transducer, Picture

DC2

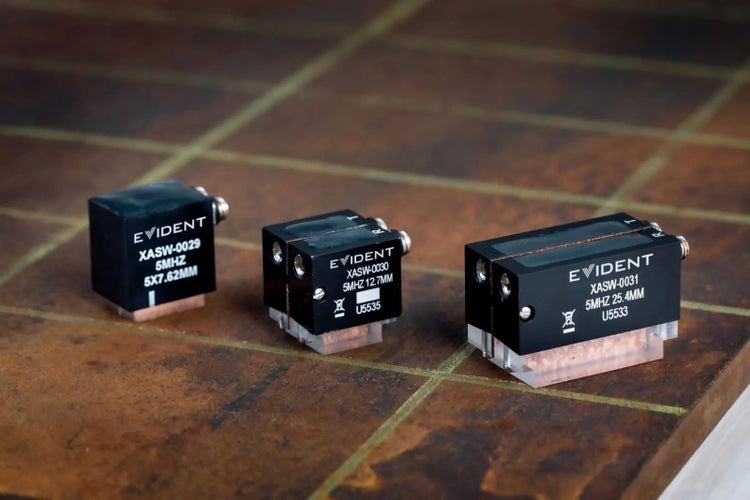

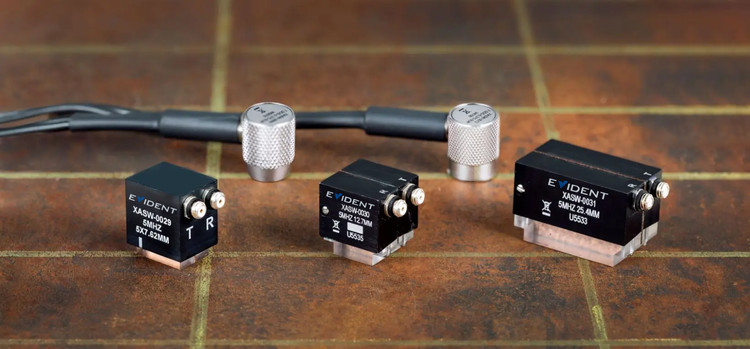

DC3-DC5

DC3-DC5超声探头：超越了腐蚀监测的性能，可对更薄的材料进行检测

DC3、DC4和DC5双晶超声探头可提高检测能力。得益于其5 MHz的频率和优化的晶片尺寸/位置，检测人员可以监测更薄材料的腐蚀情况。 Dc3型号的高角度设计使该系列超声探头的性能超出了腐蚀监测和厚度测量的范围，这些超声探头还可以检测薄壁管道的焊缝并完成其他一些应用；钢材中的有用深度为0到15.2 mm。 DC4和DC5型号可提供优质钢材深度范围：1.02 ～ 38.1 mm。

---
DC3超声探头：对管道焊缝和薄壁材料进行快速检测

DC3双晶超声探头的频率为5 Mhz，可生成高角度纵波，为检测厚度范围从0到15.24 mm的薄壁材料提供了优质近表面分辨率。

主要优势特性：

高角度纵波：可检测薄壁材料，检测能力超越了腐蚀监测
可快速、可靠地检测薄壁管道焊缝的UT检测工具
可以进行与同类型号超声探头相似的高速手动焊缝检测
采用了可提高能量的双晶压电复合材料晶片
为一发一收技术采用了隔音屏障，防止了串扰
适用于在难以进入的狭小空间进行检测，例如：锅炉管
集成的楔块使超声探头结构更紧凑
Microdot连接器可与各种NDT仪器相兼容

可完成的应用包括：

高速手动检测薄壁管道、锅炉管和其他薄壁部件
平面缺陷分析和定量
从缺陷指示中区分出焊缝根部几何形状
检测管道的纵向焊缝和周向焊缝
检测锅炉管焊缝
检测制药业用管
检测热交换器管
检测核工业中的薄壁部件

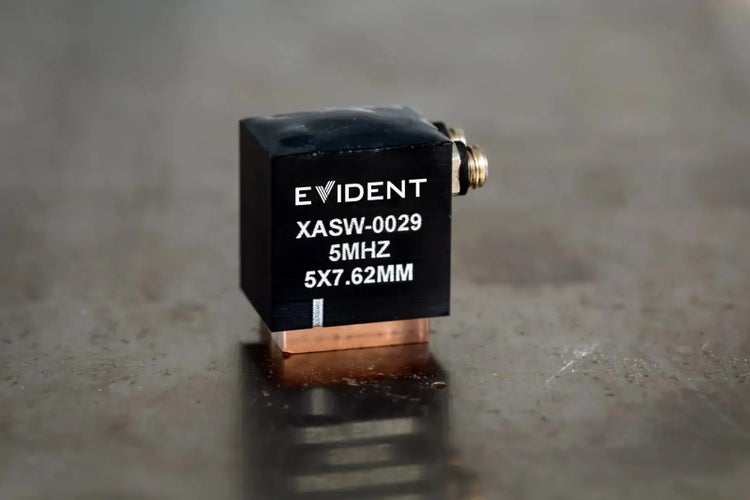

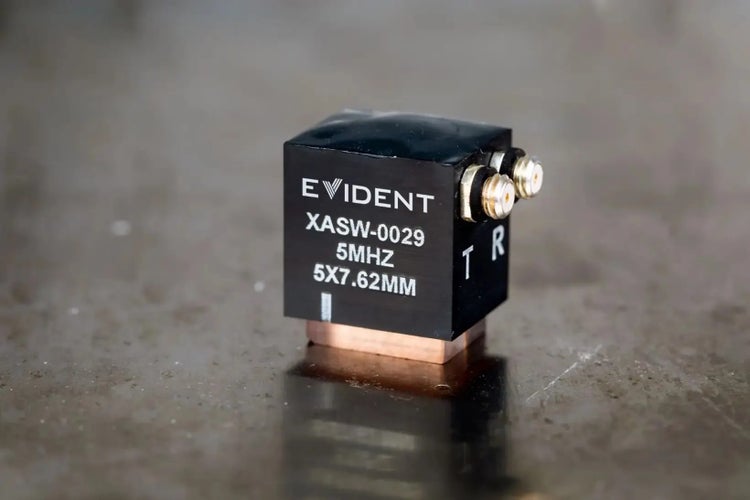

DC3

DC4和DC5超声探头：经过优化可对薄壁材料进行缺陷探测和厚度测量

DC4和DC5双晶超声探头的频率为5 Mhz，晶片稍微倾斜，生成0度纵波，可对范围从1.02到38.1 mm的薄壁材料进行高性能厚度测量和缺陷探测。

主要优势特性：

为检测薄壁材料提供优质近表面分辨率
窄小的屋顶角提高了缺陷探测和厚度测量的能力
可更换的楔块延长了超声探头的使用寿命
为一发一收技术采用了隔音屏障，防止了串扰
Microdot连接器可与各种NDT仪器相兼容

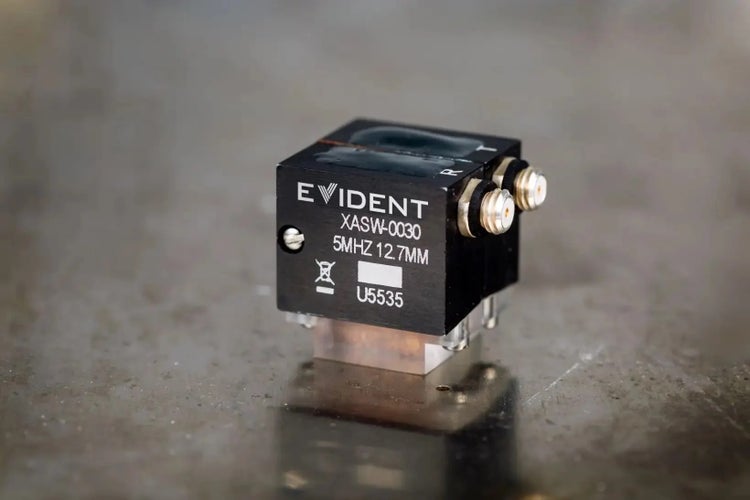

DC4

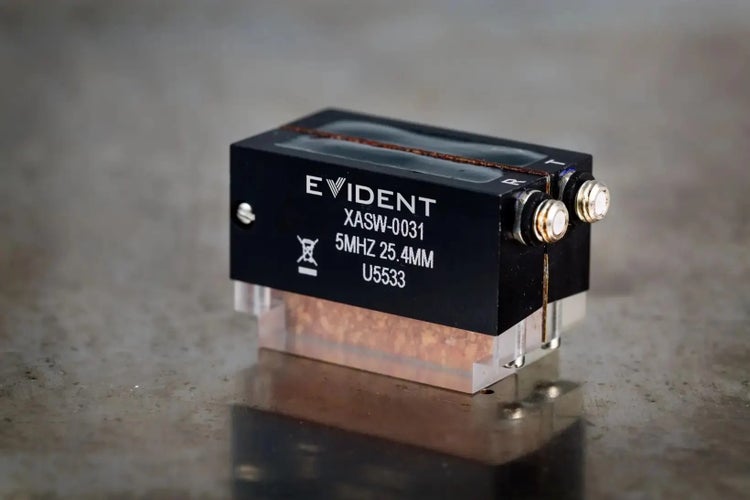

DC5

混合搭配使用超声探头，以满足特定的检测标准

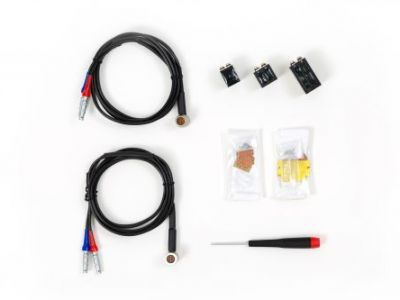

取决于您的应用，这五个超声探头中的任何一个超声探头或多个超声探头的组合，都可以提高腐蚀监测和缺陷定量的性能。随着现场检测的变化，您可以从完整的超声探头套装中获益，套装中超声探头的总可测厚度范围为0到50.8 mm，而且DC3型号超声探头是一种额外的管道焊缝检测工具。这些超声探头可单独购买，为了方便起见，也可购买包含DC1-DC5所有超声探头的套装。要了解可选购的套装选项，请查看下面的图片和工件编号。

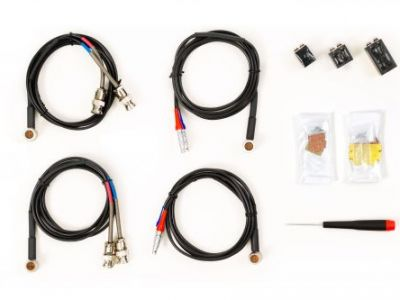

DC-KIT-TOOLBOX

Q7790167

Compatible to instruments with Female BNC and or Female LEMO 00 T/R Ports

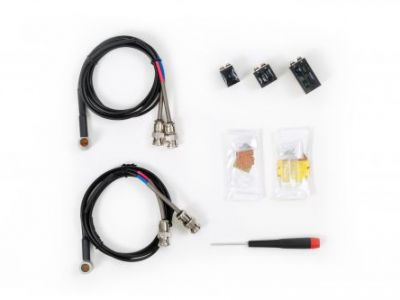

DC-KIT-RP-TOOLBOX

Q7790168

Compatible to instruments with Female BNC T/R Ports

DC-KIT-RPL-TOOLBOX

Q7790169

Compatible to instruments with Female LEMO 00 T/R Ports

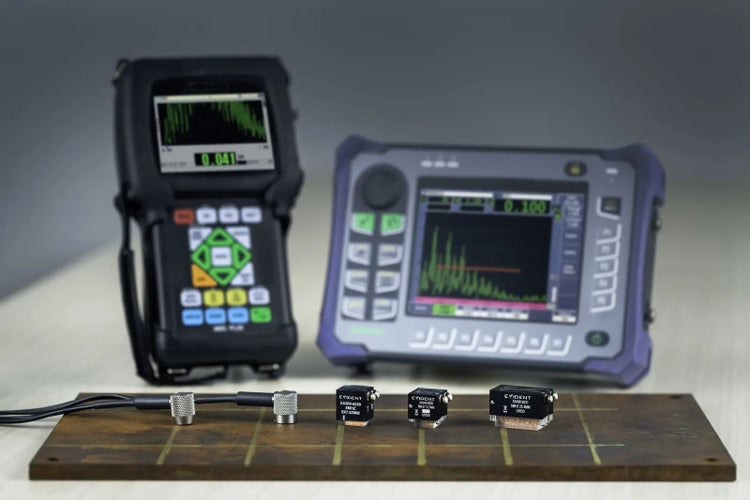

这些超声探头与EPOCH 650、EPOCH 6LT超声探伤仪或38DL PLUS测厚仪配合使用，可准确、有效地进行腐蚀成像，以评估标称壁厚、点蚀和缺陷类型/大小。

*由于屋顶角的原因，DC1、DC2、DC4和DC5超声探头可能需要手动校正V声程。

订购信息

DC系列超声探头的技术规格和尺寸

Item Number	Part Code	Frequency	Nominal Element Size		Connector Type	Connector Location	Cable Type	External Dimensions			Tip
Item Number	Part Code	Frequency	mm	Inches	Connector Type	Connector Location	Cable Type	Length	Width	Height	Tip
Q3300872	7.5DS-0.375-0LW-DC1-P-1-RPL	7.5	9.52	0.375	LEMO 00	Right Angle	Right Angle Potted		14.73 mm (0.58 in)	18.54 mm (0.73 in)	0.455 in diameter
Q3300873	7.5DS-0.375-0LW-DC1-P-1-RP	7.5	9.52	0.375	BNC	Right Angle	Right Angle Potted		14.73 mm (0.58 in)	18.54 mm (0.73 in)	0.455 in diameter
Q3300945	7.5DS-0.375-0LW-DC2-P-1-RP	7.5	9.52	0.375	BNC	Right Angle	Right Angle Potted		14.73 mm (0.58 in)	18.54 mm (0.73 in)	0.56 in diameter
Q3301219	7.5DS-0.375-0LW-DC2-P-1-RPL	7.5	9.52	0.375	LEMO 00	Right Angle	Right Angle Potted		14.73 mm (0.58 in)	18.54 mm (0.73 in)	0.56 in diameter
Q3301828	5DS-5.08X7.62-DC3-RM	5	5.08 x 7.62	0.2 x 0.3	Microdot	Right Angle	Right Angle Potted	19.4 mm (0.76 in)	15.1 mm (0.59 in)	22.2 mm (0.87 in)	0.46 x 0.63 (in)
Q3301829	5DS-12.7X12.7-0LW-DC4-RM-RW	5	12.7 x 12.7	0.5 x 0.5	Microdot	Right Angle	Right Angle Potted	19.2 mm (0.76 in)	19.8 mm (0.78 in)	21.3 mm (0.84 in)	0.59 x 0.50 (in)
Q3301830	5DS-12.7X25.4-0LW-DC5-RM-RW	5	12.7 x 25.4	0.5 x 1	Microdot	Right Angle	Right Angle Potted	34.9 mm (1.37 in)	19.8 mm (0.78 in)	23.0 mm (0.91 in)	0.73 x 1.10 (in)

订购编号	工件编号
Q7000475	SDC4-0L REPLACEMENT WEDGE KIT
Q7000476	SDC5-0L REPLACEMENT WEDGE KIT

订购编号	工件编号	套装包含的物件
Q7790167	DC-KIT-TOOLBOX	每套各1个：7.5DS-0.375-0LW-DC1-P-1-RPL（直角密封LEMO）、7.5DS-0.375-0LW-DC1-P-1-RP（直角密封BNC）、7.5DS-0.375-0LW-DC2-P-1-RP（厚壁外壳，直角密封BNC）、7.5DS-0.375-0LW-DC2-P-1-RPL（厚壁外壳，直角密封LEMO）、5DS-5.08X7.62-DC3-RM、5DS-12.7X12.7-0LW-DC4-RM-RW、5DS-12.7X25.4-0LW-DC5-RM-RW、SDC4-0L REPLACEMENT WEDGE KIT（替换楔块套装）和SDC5-0L REPLACEMENT WEDGE KIT（替换楔块套装）
Q7790168	DC-KIT-RP-TOOLBOX	每套各1个：7.5DS-0.375-0LW-DC1-P-1-RP（直角密封BNC）、7.5DS-0.375-0LW-DC2-P-1-RP（厚壁外壳，直角密封BNC）、5DS-5.08X7.62-DC3-RM、5DS-12.7X12.7-0LW-DC4-RM-RW、5DS-12.7X25.4-0LW-DC5-RM-RW、SDC4-0L REPLACEMENT WEDGE KIT（替换楔块套装）和SDC5-0L REPLACEMENT WEDGE KIT（替换楔块套装）
Q7790169	DC-KIT-RPL-TOOLBOX	每套各含1个：7.5DS-0.375-0LW-DC1-P-1-RPL（直角密封LEMO）、7.5DS-0.375-0LW-DC2-P-1-RPL（厚壁外壳，直角密封LEMO）、5DS-5.08X7.62-DC3-RM、5DS-12.7X12.7-0LW-DC4-RM-RW、5DS-12.7X25.4-0LW-DC5-RM-RW、SDC4-0L REPLACEMENT WEDGE KIT（替换楔块套装）和SDC5-0L REPLACEMENT WEDGE KIT（替换楔块套装）

齐头外壳双晶超声探头

金属防磨环延长了超声探头的寿命
在超声探头面需要重做表面处理时，提供磨损指示参考信息
滚花，303不锈钢外壳
可更换电缆的设计（可提供带应力消除装置的特殊双电缆）

齐头外壳双电缆

电缆工件编号	适用的连接器样式
BCMD-316-5F	双BNC到Microdot^®
L1CMD-316-5F	双大LEMO 1到Microdot
LCMD-316-5F	双小LEMO 00到Microdot

复合材料晶片齐头外壳双晶超声探头

频率	标称晶片尺寸		超声探头工件编号
MHz	英寸	mm
2.25	0.50	13	CHC706-RM

指尖型双晶探头

Freq

Nominal Element Size

BNC

MHz

in

mm

Part/ Item No.

3.5

0.375

10

D783-RP

U8452049

扩展范围的双晶探头

这种超声探头的浅屋顶角为探测钢材料中深度在19 mm以上的较深缺陷、底面及其它反射体提供了更大的灵敏度
在不能使用延迟块的情况下，可用于高温测量
带BNC连接器的1.8 m高强度柔性密封电缆

指尖型和扩展范围双晶超声探头

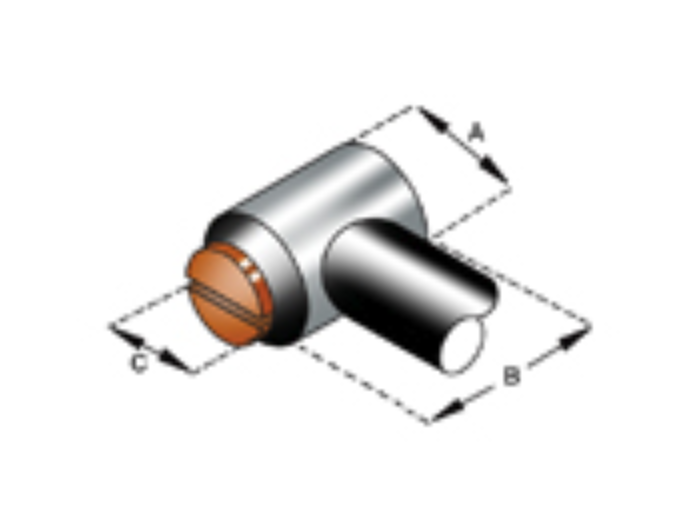

Transducer Dimensions

标称晶片尺寸	A in 英寸	B in 英寸	C in 英寸
1.00*	1.25	0.75	1.00
0.75	1.00	0.75	0.75
0.50	0.70	0.75	0.50
0.50*	0.70	0.63	0.61
0.375	0.53	0.62	0.375
0.25	0.35	0.54	0.25

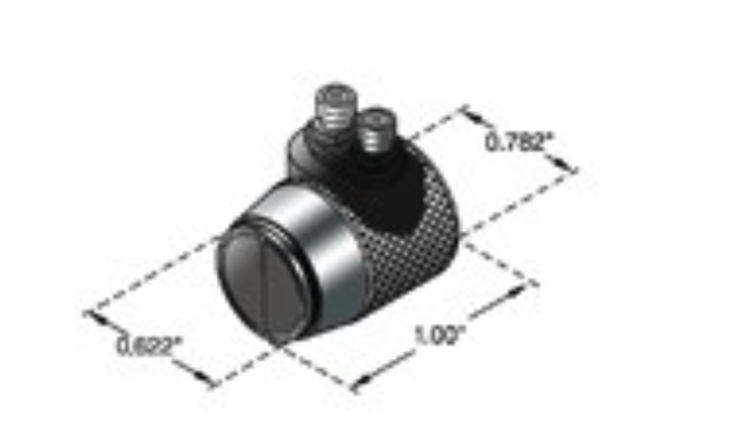

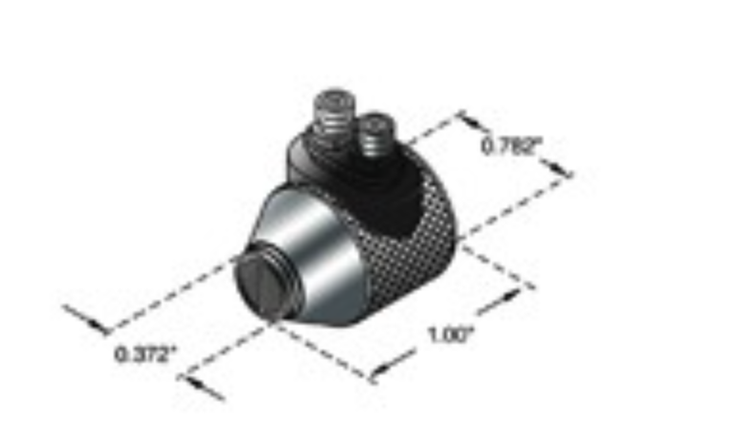

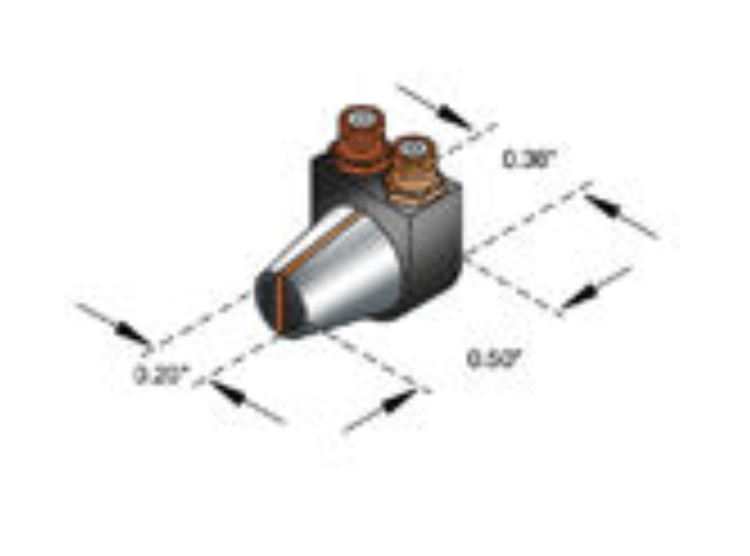

微型端部双晶探头

可为曲面检测提供更好的耦合效果
薄型超声探头可以更容易进入到狭小的空间
所能承受的最高温度为50°C

微型端部双晶超声探头电缆

适用于所有Evident超声探伤仪的可更换电缆

电缆工件编号	适用的连接器样式
BCLPD-78-5	双BNC到Lepra/Con
L1CLPD-78-5	双大LEMO 1到Lepra/Con
LCLPD-78-5	双小LEMO 00到Lepra/Con

频率	端部直径		标称晶片尺寸		超声探头工件编号
MHz	英寸	mm	英寸	mm
5.0	0.20	5	0.15	3.8	MTD705
