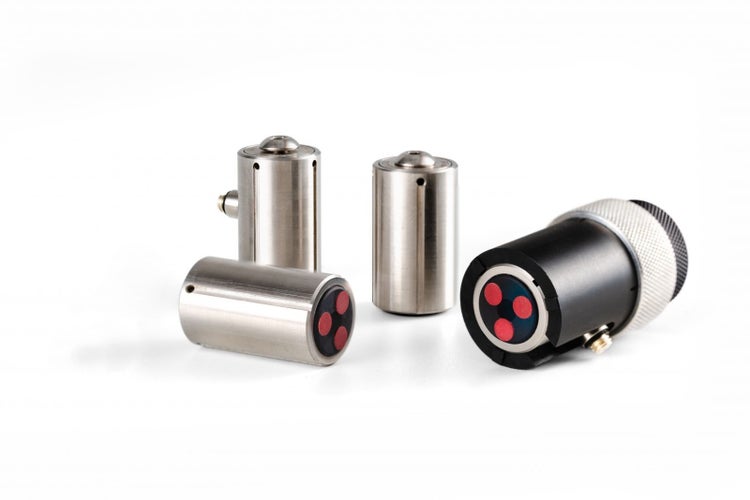

高频探头是一种单晶接触式或水浸式探头，可以产生20 MHz或更高的频率。
接触式探头的频率可高达225 MHz。 探头性能取决于所用的脉冲发生器/接收器以及具体的应用。所有探头都是根据客户的规格特殊制造的。请联系我们，讨论您的具体应用。

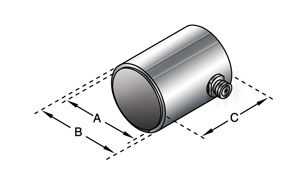

| 延迟方式 | (A) | (B) | (C) |
| BA | 0.72 | 0.81 | 1.00 |
| BB | 0.34 | 0.44 | 0.81 |
| BC | 0.34 | 0.44 | 0.63 |
若需要更高频率的探头，请联系我们。
Frequency |
Nominal Element Size |
VIDEOSCAN |
|
|---|---|---|---|
in. |
mm |
Part / |
|
20 |
0.25 |
6 |
V212-BA-RM U8411009 V212-BC-RM U8411011 V212-BB-RM U8411010 |
30 |
0.25 |
6 |
V213-BB-RM U8411021 V213-BA-RM U8411020 V213-BC-RM U8411022 |
50 |
0.125 |
3 |
V215-BA-RM U8411026 V215-BB-RM U8411027 V215-BC-RM U8411028 |
50 |
0.25 |
6 |
V214-BC-RM U8411025 V214-BA-RM U8411023 V214-BB-RM U8411024 |
75 |
0.125 |
3 |
V2025 \ U8415045 |
75 |
0.25 |
6 |
V2022 \ U8415044 |
100 |
0.125 |
3 |
V2012 U8415043 V2054 U8415046 |
125 |
0.125 |
3 |
V2062 \ U8415047 |
Frequency |
Nominal Element Size |
VIDEOSCAN |
|
|---|---|---|---|
in. |
mm |
Part / |
|
20 |
0.25 |
6 |
V354-SU U8423057 V372-SU U8423058 V373-SU U8423059 V374-SU U8423060 |
30 |
0.25 |
6 |
V376-SU U8423081 V375-SU U8423080 V377-SU U8423082 V356-SU U8423078 |
50 |
0.25 |
6 |
V358-SU \ U8423079 |

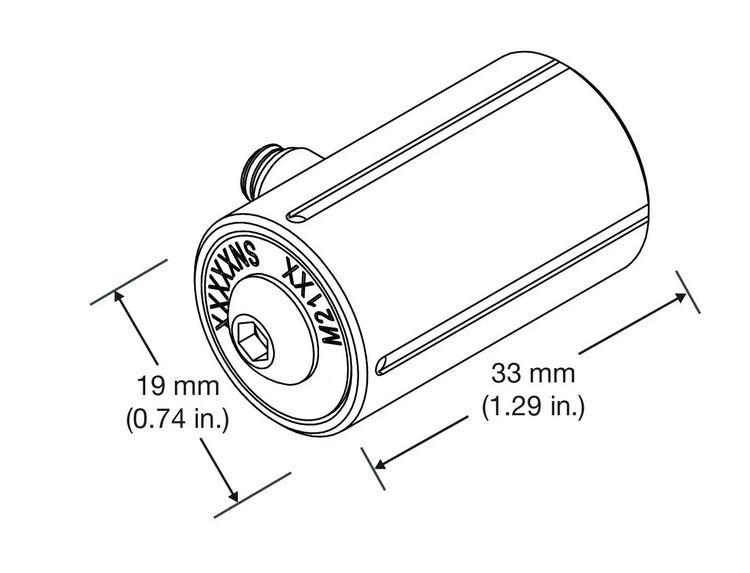

* 探头会在钢、钛及其他具有相似声速的材料中生成表面波。如果需要更高频率的探头，请联系我们。轻型高频探头可以替代SU/RM外壳样式探头。这些探头的外壳宽度更小，重量更轻，而且没有降低性能。
Frequency |
Nominal Element Size |
VIDEOSCAN |
|
|---|---|---|---|
in. |
mm |
Part / |
|
50 |
0.125 |
3 |
V3332 \ U8424006 |
50 |
0.25 |
6 |
V3192 U8424001 V3193 U8424002 V3409 U8424012 V390-SU/RM U8423084 V3330 U8424005 V3337 U8424007 |
75 |
0.25 |
6 |
V3320 U8424004 V3349 U8424009 |
100 |
0.125 |
3 |
V3346 \ U8424008 |
100 |
0.25 |
6 |
V3194 U8424003 V3394 U8424010 V3534 U8424013 |
M2104：特殊高频Standoff探头，125MHz，头部直径为18.8 mm。 包括测试表格证书。
M2102：特殊高频Standoff探头，75 MHz，头部直径为18.8 mm。 包括测试表格证书。
B126：用于M2104和M2102探头的特殊可变水路起泡器。
