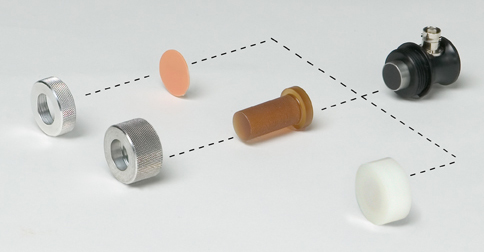

保护面探头是一种单晶纵波接触式探头，可以装配延迟块、保护薄、或保护防磨帽。
| 标称晶片尺寸 | (A) | (B) | (C) |
| 1.50 | 1.53 | 1.75 | 2.25 |
| 1.125 | 1.53 | 1.38 | 1.81 |
| 1.00 | 1.53 | 1.25 | 1.63 |
| 0.75 | 1.53 | 0.99 | 1.41 |
| 0.50 | 1.53 | 0.63 | 1.19 |
| Frequency (MHZ) |
Nominal Element Size | ACCUSCAN-S | CENTRASCAN | VIDEOSCAN | |
| in | mm | Part/ Item No | Part/ Item No | Part/ Item No | |
| 0.5 | 1 |
A601S-RB U8440001 |
V601-RB U8442001 |
||
| 0.5 | 1.5 |
V689-RB U8442029 |
|||
| 1 | 0.5 |
A603S-RB U8440005 |
C603-RB U8441002 |
V603-RB U8442005 |
|
| 1 | 0.75 |
V614-RB U8442021 |
|||
| 1 | 1 |
A602S-RB U8440003 |
C602-RB U8441001 |
V602-RB U8442003 |
|
| 2.25 | 0.5 |
A606S-RB U8440011 |
C606-RB U8441004 |
V606-RB U8442011 |
|
| 2.25 | 0.75 |
A605S-RB U8440009 |
V605-RB U8442009 |
||
| 2.25 | 1 |
A604S-RB U8440007 |
C604-RB U8441003 |
V604-RB U8442007 |
|
| 2.25 | 1.5 |
V695-RB U8442037 |
|||
| 3.5 | 0.5 |
A682S-RB U8440027 |
V682-RB U8442027 |
||
| 3.5 | 0.75 |
A681S-RB U8440025 |
|||
| 3.5 | 1 |
A680S-RB U8440023 |
V680-RB U8442023 |
||
| 5 | 0.5 |
A609S-RB U8440017 |
C609-RB U8441006 |
V609-RB U8442017 |
|
| 5 | 0.75 |
A608S-RB U8440015 |
V608-RB U8442015 |
||
| 5 | 1 |
A607S-RB U8440013 |
V607-RB U8442013 |
||
| 10 | 0.5 |
A611S-RB U8440019 |
V611-RB U8442019 |
||
| 标称 晶片尺寸 |
延迟块 固定 环 |
最高350°F （175°C） |
最高500°F （260°C） |
最高900°F （480°C） |
|
| 英寸 | （毫米） | ||||
| 1.00 | DRN-3 | WTD-3-x | HTD-3-x | VHTD-3-x | |
| 0.75 | DRN-4 | WTD-4-x | HTD-4-x | VHTD-4-x | |
| 0.50 | DRN-5 | WTD-5-x | HTD-5-x | VHTD-5-x | |
* 建议使用周期：接触时间最长为10秒，然后在空气中冷却1分钟。但是，探头本身的加热温度不应高于50°C。
X = 标准延迟块长度，备有如下尺寸：13毫米、25毫米、38毫米。请在订购时注明详细要求。
注：对于上述延迟块，室温材料纵波声速0.100 in/µsec±0.005 in/µsec可作为基本计算的近似值。这个值不应该用于工程设计的计算。
| 标称 晶片尺寸 |
仅保护膜* | 保护膜 固定 环 |
套装† | ||
| 英寸 | 毫米 | 12张套 | 60张套装 | ||
| 1.50 | PM-1-12 | MRN-1 | PMK-1 | ||
| 1.125 | PM-2-12 | MRN-2 | PMK-2 | ||
| 1.00 | PM-3-12 | MRN-3 | PMK-3 | ||
| 0.75 | PM-4-12 | MRN-4 | PMK-4 | ||
| 0.50 | PM-5-12 | MRN-5 | PMK-5 | ||
* 提供36英寸 × 36英寸 × 1/32英寸的保护膜。订购工件编号为NPD-665-3101。
† 套装包括12张膜、1个固定环以及C-2耦合剂。
• 尼龙防磨帽为需要在粗糙表面上扫查或刮擦的应用提供了一种经济的解决方案
标称 |
保护防磨帽套装 |
|
|---|---|---|
英寸 |
毫米 |
|
1.50 |
38 |
NWC-1 |
1.125 |
29 |
NWC-2 |
1.00 |
25 |
NWC-3 |
0.75 |
19 |
NWC-4 |
0.50 |
13 |
NWC-5 |
