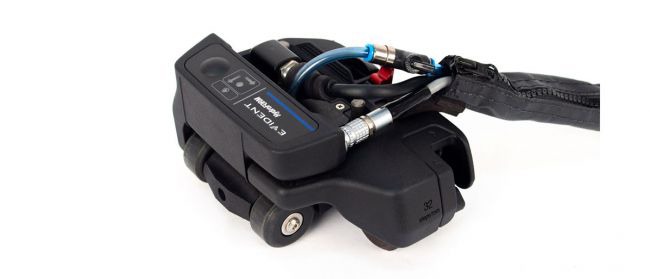

HydroFORM半自动扫查器是一种易于部署的双轴编码相控阵解决方案，可快速和可靠地采集到大表面的高分辨率数据。为了方便光栅扫查，扫查器配备了X轴和Y轴编码器、一个独特的水柱系统，以及耦合核查和位置指示器。
HydroFORM半自动扫查器是一种易于部署的双轴编码相控阵解决方案，可快速和可靠地采集到大表面的高分辨率数据。为了方便光栅扫查，扫查器配备了X轴和Y轴编码器、一个独特的水柱系统，以及耦合核查和位置指示器。
半自动HydroFORM扫查器是一种易于部署的双轴编码相控阵（PA）解决方案，可在很短的时间内采集到大表面的高分辨率数据，从而可快速、可靠地进行壁厚成像和壁内损伤检测。
为了优化光栅扫查效率，HydroFORM系统配备了多个提升效率的功能：

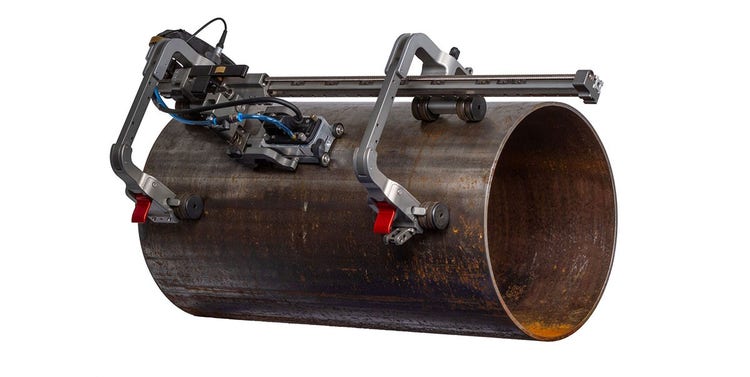

使用HydroFORM和ChainSCANNER对管道进行XY双轴成像的原理。29
达到质量堪比水浸槽的相控阵检测水平，而不必担心水耦合问题。HydroFORM扫查器采用独特的低流量水柱设计和贴附在表面的泡棉垫圈，无需使用楔块。
HydroFORM水耦合系统的其他创新功能：

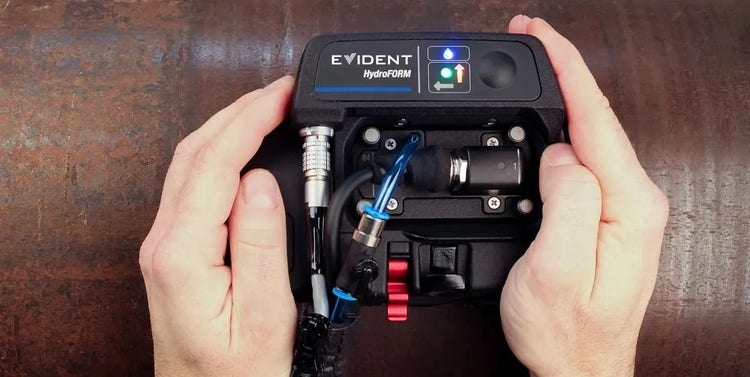

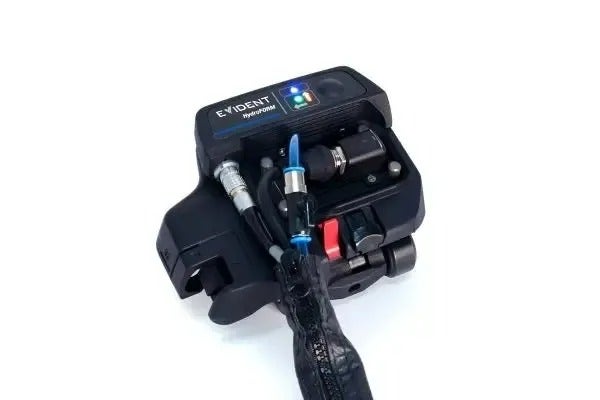

ScanDeck模块如同扫查器的控制面板，在您操作HydroFORM扫查器时，直接处于您的视线之内。

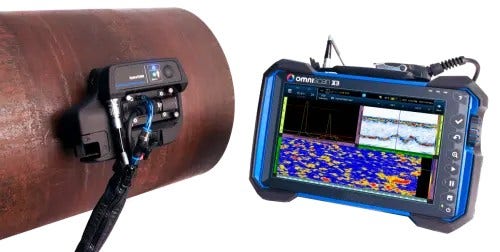

使用这种将HydroFORM扫查器和OmniScan X3系列仪器组合在一起的解决方案，可以充分受益于ScanDeck模块的所有功能。
控制按钮：
指示LED灯：
HydroFORM扫查器将水柱系统与OmniScan X3软件中相对于界面回波的闸门同步功能相结合，可提供优化的近表面分辨率、精准的测量值，并在缺陷表征方面相比传统UT有了巨大的改进。
HydroFORM扫查器集成了X轴和Y轴编码器，是一种易于部署的双轴编码相控阵解决方案。

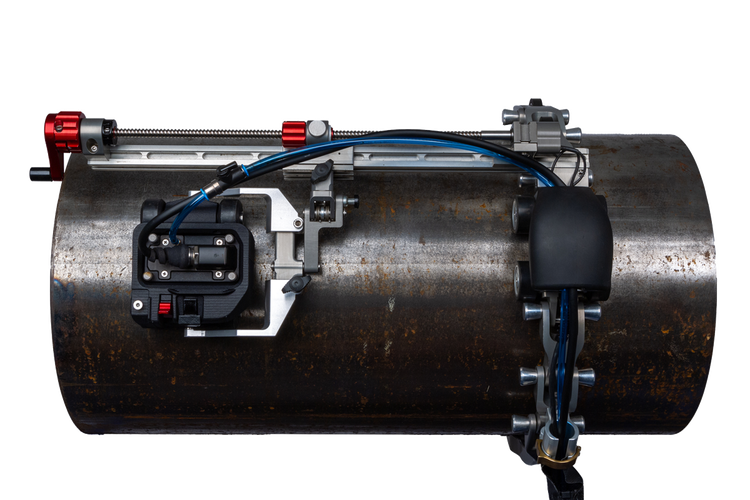

HydroFORM可安装在MapSCANNER扫查器上。
自动

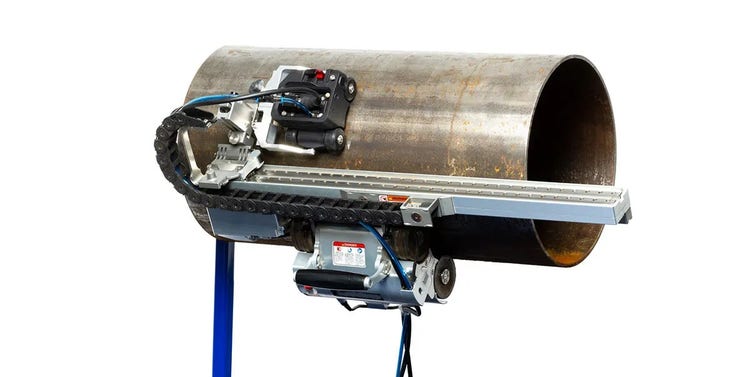

HydroFORM扫查器与机动MapROVER扫查器配合使用，可以高采集速率进行自动双轴腐蚀成像操作。

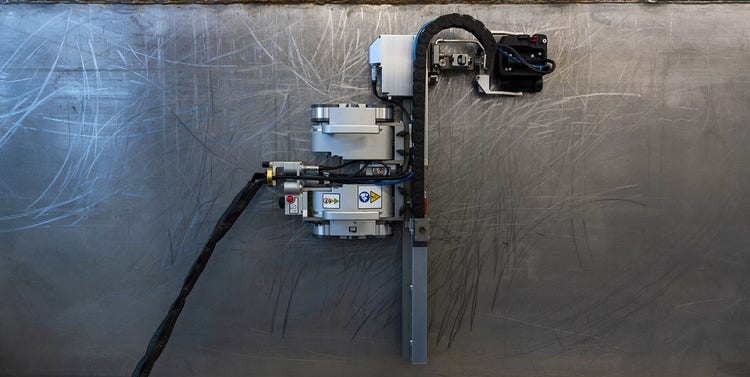

HydroFORM扫查器与远程控制的SteerROVER机动扫查器配合使用，可为难以达到的部位进行相控阵腐蚀成像操作。
HydroFORM | |
|---|---|
相控阵探头 |
7.5L64-I8 |
最大单线扫查覆盖（宽度） |
60 mm |
延迟块介质 |
水 |
延迟块高度 |
14 mm或38 mm |
最大检测厚度（钢中） |
50 mm（14 mm延迟块） |
典型的近表面分辨率（¹₈英寸平底孔） |
1.5 mm |
深度分辨率 |
0.1 mm |
外壁检测范围 |
4 in.及更厚 |
内壁检测范围 |
10 in.及更厚（使用步进编码器时为16 in.） |
尺寸 |
16 cm × 12 cm × 8.5 cm，带步进编码器 |
扫查器的兼容性 |
ChainSCANNER、SteerROVER、MapSCANNER和MapROVER |
