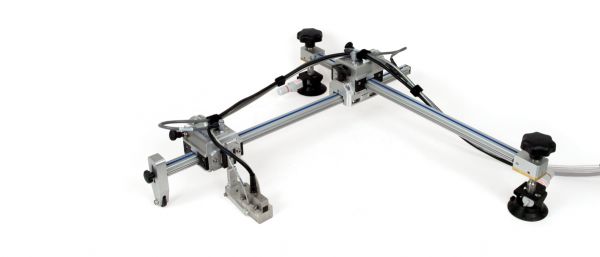

GLIDER扫查器是一款用于对平面或稍微弯曲的复合材料表面进行手动检测的双轴（X-Y）编码扫查器。这款由吸盘固定的扫查器非常适合于光栅扫查。这款扫查器使用涡流阵列（ECA）、涡流（EC）、超声（UT）和相控阵（PA）技术。
GLIDER扫查器是一款用于对平面或稍微弯曲的复合材料表面进行手动检测的双轴（X-Y）编码扫查器。这款由吸盘固定的扫查器非常适合于光栅扫查。这款扫查器使用涡流阵列（ECA）、涡流（EC）、超声（UT）和相控阵（PA）技术。

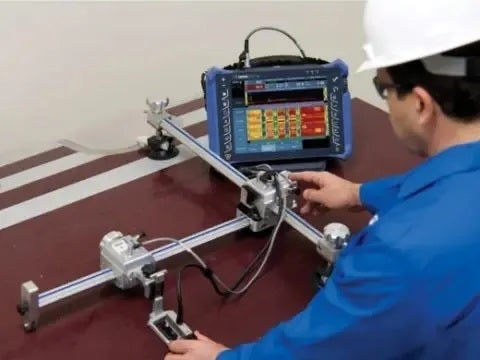

GLIDER X-Y扫查器是一款用于对平面或稍微弯曲的复合材料表面进行手动检测的双轴编码扫查器。这款扫查器非常适合采用以下技术进行光栅扫查：
常见的被检材料包括复合材料、铝质材料和碳钢材料。复合材料和铝质材料需要使用装有吸盘式部件的扫查器完成检测，而碳钢材料则需要使用装有可选磁性部件的扫查器完成检测。
X轴连接到两个安装部件。根据待检材料，选用以下两种型号的一种进行检测：
有两个编码器模块（每个轴上有一个），用于测量探头位置。这些模块可使用3.27毫米步距移动，自由运行，或被锁定。
扫查器提供三种尺寸（18英寸、24 英寸和36英寸），取决于所需的扫查覆盖范围：
磁性安装部件
磁性安装部件可使扫查器在铁磁性表面上操作（工件编号：GLIDER-A-01）
滑轨
提供18 英寸、24 英寸、或36英寸滑轨选项。
手动水泵套装
水泵与扫查器脐带电缆兼容。也可以与提供的管子一起使用。包括水罐、管子和Y型分流器（工件编号：OPIX105）。
电动水泵套装
CFU-03和CFU-05是用于在超声检测过程中为楔块提供耦合液的便携式电动水泵设备。
重量：5公斤 ～ 8公斤，取决于配置
吸盘式部件的承受力：每个吸盘18公斤
磁性部件的承受力：每个基座81公斤
编码器分辨率：13步/毫米（±0.15步/毫米），330步/英寸（±0.006步/英寸）
局部扫查的最小曲率：50厘米外径
型号 |
X（长度） |
Y（宽度） |
Z（高度） |
|---|---|---|---|
GLIDER 18×18 |
700 (28) |
690 (27) |
152 (6) |
GLIDER 24×24 |
900 (35) |
845 (33) |
152 (6) |
GLIDER 36×36 |
1200 (47) |
1150 (45) |
152 (6) |
