Evident的HST-X04衍射时差（TOFD）手动扫查器为用户提供了一种经济有效、用途广泛的焊缝解决方案。

SKU: U8750007

HST-X04

Evident的HST-X04衍射时差（TOFD）手动扫查器为用户提供了一种经济有效、用途广泛的焊缝解决方案。

详细信息

Lead Time: 10

HST-X04 图片 1/1

SKU: U8750007

HST-X04

Evident的HST-X04衍射时差（TOFD）手动扫查器为用户提供了一种经济有效、用途广泛的焊缝解决方案。

详细信息

Lead Time: 10

概述

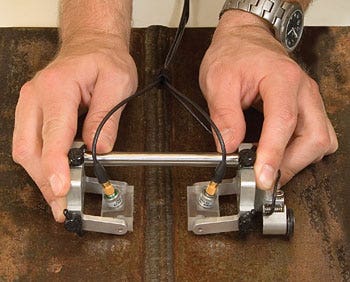

Evident的HST-X04衍射时差（TOFD）手动扫查器提供了一种经济有效、用途广泛的焊缝检测解决方案。

应用

手动部署的单轴扫查器，用于检测平板、管道和曲面
适用于检测管道、压力容器、储罐和结构部件
可在任何方向上操作，可对平面或外径最大为51毫米的管道进行检测

数据采集

使用OmniScan永久记录结果
非常适用于与位置相关的A扫描、B扫描和回波动态扫查数据的采集
适用于任何带2个UT通道的系统

扫查器套装部件

带150毫米框架的扫查器
两个10 MHz（3毫米晶片直径）的CentraScan复合材料TOFD探头，提供比传统UT探头更好的信噪比
3套ST1楔块，带硬质合金防磨销和淋水孔，可生成45º、60º和70º声束
两条LEMO-Microdot探头电缆，2.5米长
两个LEMO到BNC适配器
装有弹簧、摩擦驱动的防水Mini-Wheel编码器，用于X轴或Y轴的数据编码
可灵活定位编码器的支架
额外的250毫米框架，用于更宽的探头中心间距
带泡沫垫的便携箱

这款HST-X04扫查器套装经过进一步配置，可与更多Evident的TOFD和脉冲回波探头和楔块配套使用，包括复合材料产品系列。

可选购前置放大器套装

工件编号：5682-KIT01

Panametrics 5682前置放大器套装包括：

5682前置放大器
2.5米LEMO到LEMO电缆
电源线缆
9 V电池
腰包

前置放大器使用标准的9 V电池，或将提供的电源线插入到OmniScan仪器获得电量。

前置放大器技术规格

30 dB增益
电池可工作50个小时（持续放电）
连续电量指示器
67 dB信噪比
重量：180克，带电池
经过CE认证

特性

在配有适当联结轭时，可在TOFD或脉冲回波检测中进行编码线性扫查（单轴）
装有弹簧的防水编码器，带橡胶轮，可在被测表面上提供很大的附着力
紧凑轻便、用途广泛
性价比很高
设备结构坚固耐用
适用于各种探头和楔块，包括CentraScan复合材料产品系列
探头中心间距（PCS）可在17毫米到180毫米之间进行调节
薄型框架，适用于狭窄的区域
无需工具即可快速松开的楔块和探头托架
编码器分辨率：12步/毫米
与OmniScan、TomoScan FOCUS LT（带可选适配器）和其他使用适当编码器电缆（未包含在套装中）的仪器相兼容。
