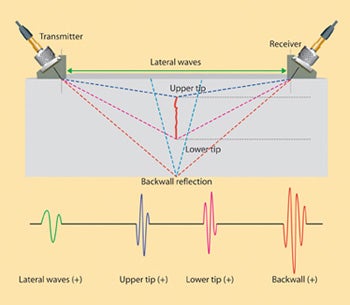

TOFD探头和楔块可在钢中生成折射纵波，可用于通过衍射时差技术对裂纹进行定量的应用中。

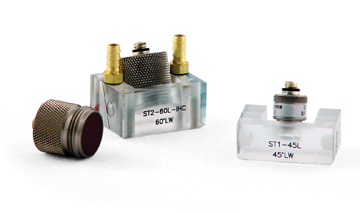

我们的衍射时差探头是一种高阻尼纵波探头，可在具有挑战性的TOFD应用中提供优质分辨率。这些高灵敏度的宽带探头采用复合材料晶片，频率范围从2.25 MHz到15 MHz，尺寸范围从3毫米到12毫米。这些探头可与专门设计的TOFD楔块一起使用，在钢中生成折射纵波。
探头尺寸（英寸） | ||||
|---|---|---|---|---|
外壳类型 |
（A） |
（B） |
（C） |
螺距 |
ST1 |
0.44 |
0.55 |
0.22 |
3/8 - 32 |
ST2 |
0.71 |
0.685 |
0.257 |
11/16 - 24 |
Frequency |
Nominal Element Size |
CENTRASCAN |
VIDEOSCAN |
||
|---|---|---|---|---|---|
(MHz) |
in. |
mm |
Part / |
Part / |
|
2.25 |
0.25 |
6 |
C542-SM/U8435019 |
- |
|
2.25 |
0.375 |
10 |
C566-SM/U8435030 |
- |
|
2.25 |
0.5 |
13 |
C540-SM/U8435017 |
- |
|
5 |
0.125 |
3 |
C567-SM/U8435031 |
- |
|
5 |
0.25 |
6 |
C543-SM/U8435020 |
- |
|
5 |
0.375 |
10 |
C568-SM/U8435032 |
- |
|
5 |
0.5 |
13 |
C541-SM/U8435018 |
- |
|
10 |
0.125 |
3 |
C563-SM/U8435028 |
- |
|
10 |
0.25 |
6 |
C544-SM/U8435021 |
- |
|
15 |
0.125 |
3 |
- |
V564-SM/U8474029 |
|
ST1 Wedge Type |
ST2 Wedge Type |
Refracted Longitudinal Angle (°) |
Wedge Options |
|---|---|---|---|
ST1-45L |
ST2-45L |
45 |
Standard |
ST1-45L-IHC |
ST2-45L-IHC |
45 |
Irrigated* |
ST1-60L |
ST2-60L |
60 |
Standard |
ST1-60L-IHC |
ST2-60L-IHC |
60 |
Irrigated* |
ST1-70L |
ST2-70L |
70 |
Standard |
ST1-70L-IHC |
ST2-70L-IHC |
70 |
Irrigated* |
