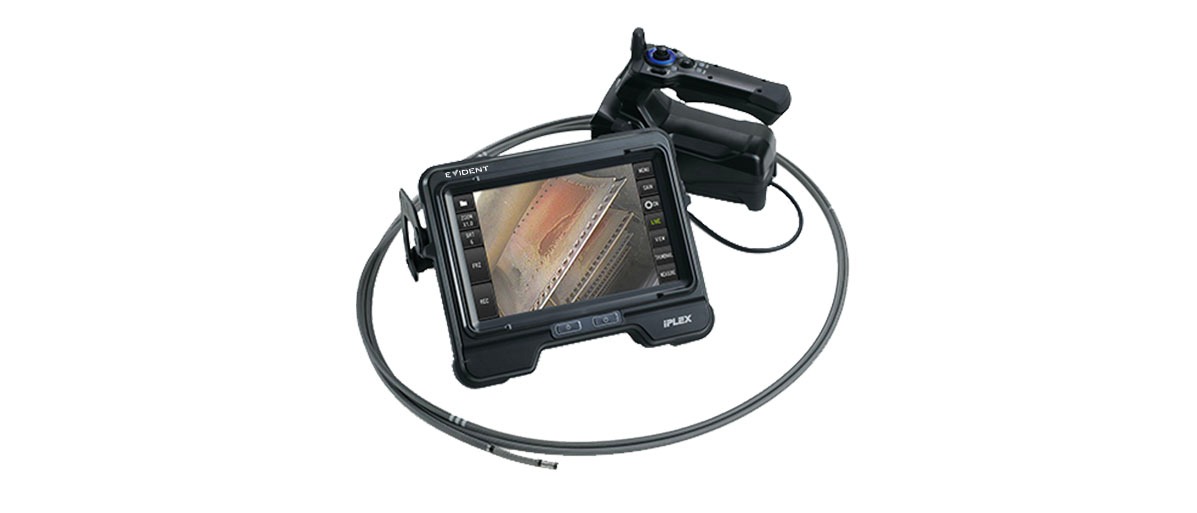

IPLEX GX/GT 视频内窥镜具有可更换的插入管和光源、8 英寸触摸屏和先进的成像功能，在通用性、成像能力和易用性之间取得完美平衡。
IPLEX GX/GT 视频内窥镜具有可更换的插入管和光源、8 英寸触摸屏和先进的成像功能，在通用性、成像能力和易用性之间取得完美平衡。

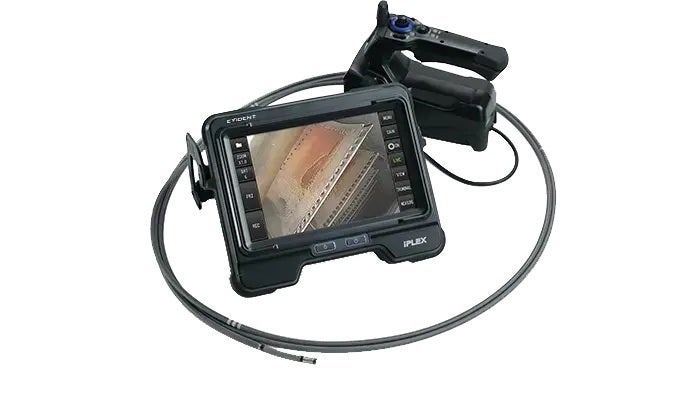

IPLEX GX/GT工业视频内窥镜具有可互换的插入管和光源、8英寸触摸屏和先进的成像功能，在通用性、成像能力和易用性之间取得了不错的平衡。

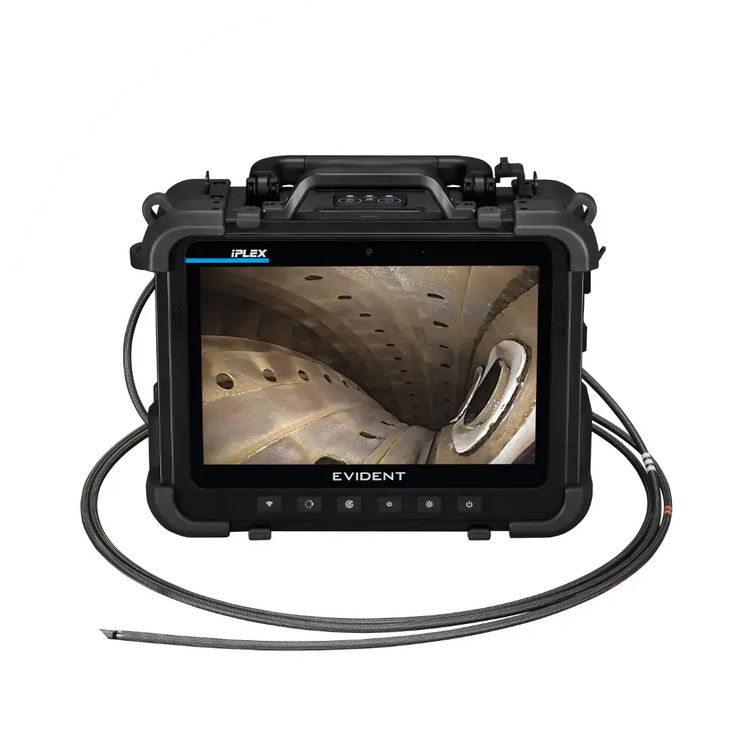

IPLEX One 是第十代 IPLEX 视频内窥镜系统，采用统一的软件驱动平台，助您提升工作效率、扩展视野，始终领先。集成了突破性的 Swoptix 3D 测量技术、查看与分析的升级以及模块化可扩展性，IPLEX One 重新定义了远程视觉检查的可能性。
强大特性触手可及
一件工具，适合多种作业
观看视频
查看差异

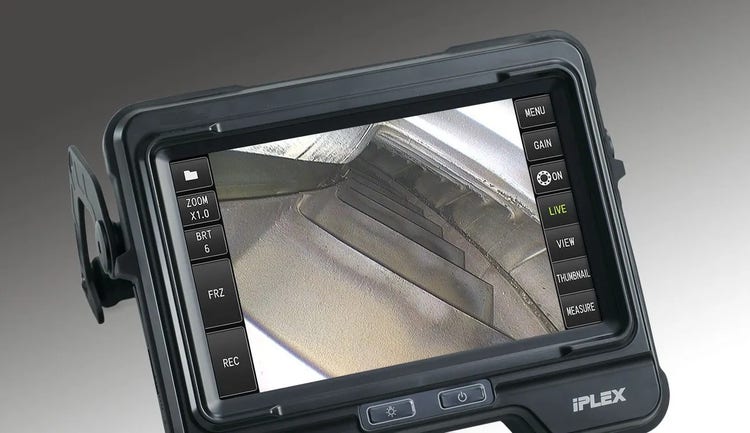

色彩艳丽的8英寸LCD显示器显示清晰明亮的图像，帮助您更快地发现缺陷
反应灵敏的TrueFeel弯曲功能使您能够以精准的动作控制内窥镜的端部，这样您就可以快速导航到目标区域，并通过自锁功能保持在一个位置。
在长时间工作时，轻触控制按钮有助于降低疲劳感。

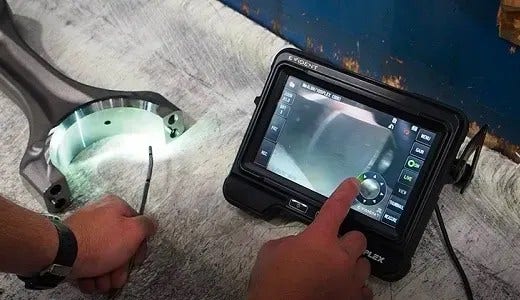

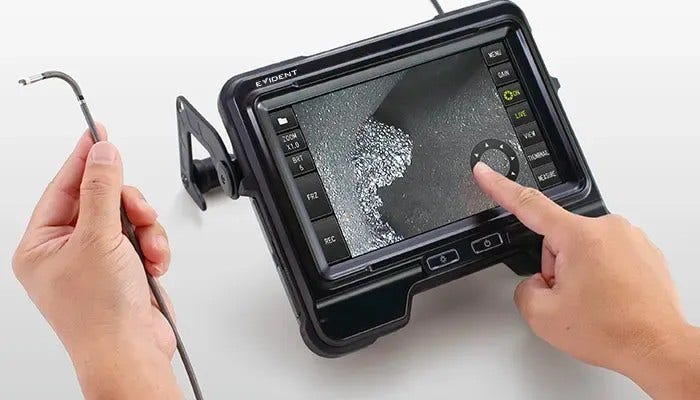

超大的显示器提供了足够的空间来显示检测的图像和快捷控制按钮。大多数功能都可以通过触摸屏来控制，包括弯曲功能。如果您想用全屏查看图像，可使用控制器上的热键控制最重要的功能。
IPLEX GX/GT工业视频内窥镜的LED光源亮度比其前一型号(IPLEX RX)高30%，便于在宽阔的空间内进行检测。
IPLEX RX/RT（前一型号）
IPLEX GX/GT
IPLEX RX/RT（前一型号）
IPLEX GX/GT

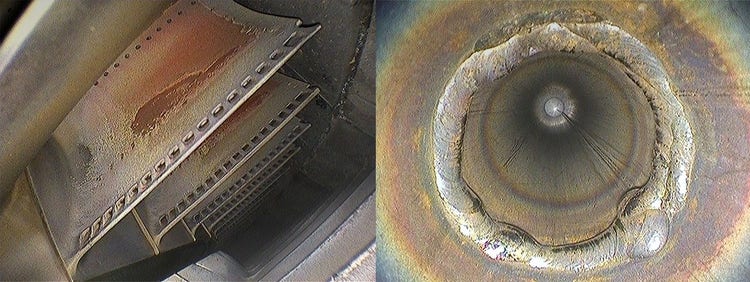

工业视频内窥镜采用的降噪算法有助于定位暗区的问题和缺陷。
利用工业视频内窥镜的高帧率采集流畅的视频。如果录制的是移动对象，可以获得无卡顿的清晰视频
IPLEX RX/RT（前一型号）
IPLEX GX/GT
书签
同时录制静态图像和视频
只需在录制视频的同时按下按钮，即可采集静态图像，且视频不会被中断。

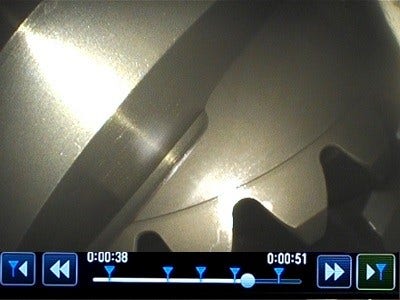

书签
添加书签可以节省时间，以及在视频审查期间快速查找关键时刻。
视频黑匣子*
绝不丢失关键的检测记录。即使您忘了按下录制按钮，工业视频内窥镜也会自动记录检测的最后30分钟。*仅适用于IPLEX GX，需要选配microSDHC卡
工业视频内窥镜标配标量测量功能，可使用参考缺陷来测量对象尺寸。如需更高级的功能，可升级至立体测量功能选项，使用精准的三维坐标来测量对象尺寸。

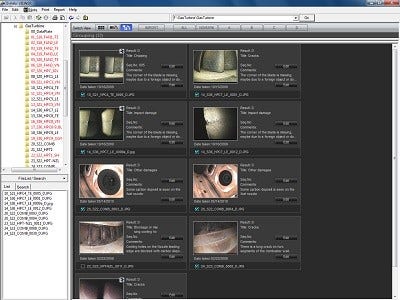

InHelp检测辅助软件简化了从检测到报告生成的整个过程，极大地提高了工作效率。

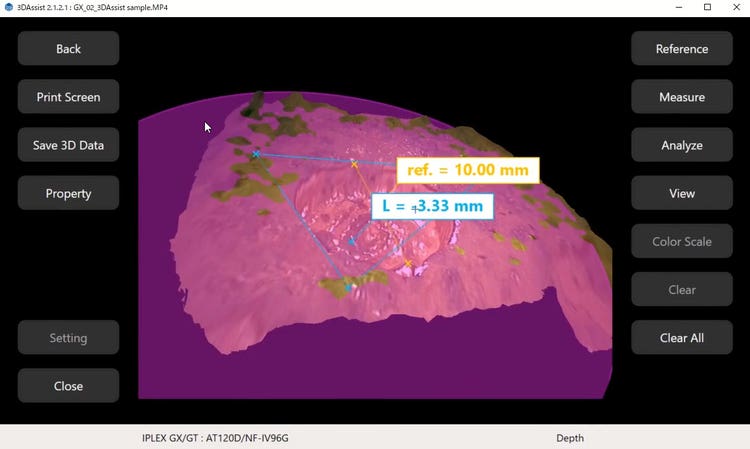

将标准光学适配器与我们的3DAssist软件相结合，可实现高级3D建模和比较测量。这种强大的集成显著缩短了检测时间，同时大幅提高了检测质量。
内窥镜直径有4 mm和6 mm两种，长度可达10 m。借助可互换的照明模块，您可以在白光LED、紫外线或红外线之间进行切换。
内窥镜设备
光源
内窥镜和照明模块可在现场快速方便地更换，从而减少停机时间。
白光
紫外光

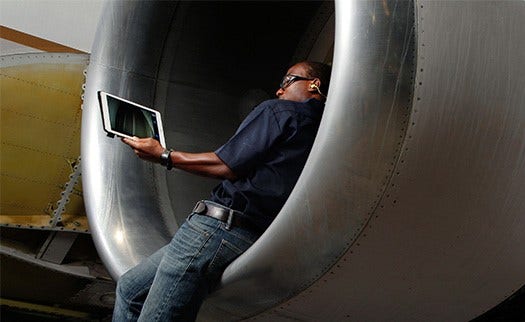

使用推荐的USB无线局域网适配器，您可以用IPLEX桌面应用程序，将保存的IPLEX图像和视频安全地通过无线方式发送到您的个人电脑，或通过IPLEX图像共享应用程序发送到智能手机或平板电脑。这样就能更轻松地从视频内窥镜上获取数据并与他人共享，有助于诊断问题。

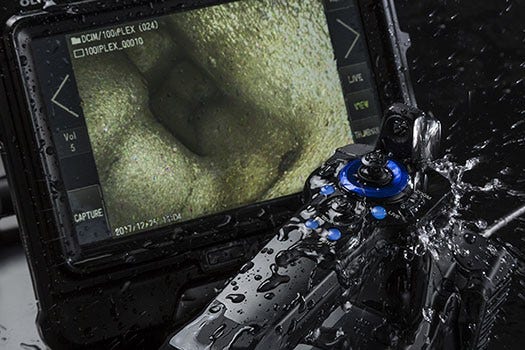

设计符合IP65防尘防水标准，并通过了美国国防部的测试(MIL-STD)，可提供以下保护：

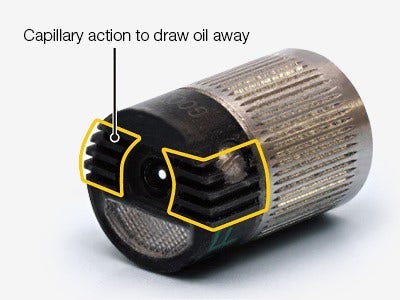

清油嘴适配器上的凹槽利用毛细作用将油从镜头上吸走，保持图像清晰可见，这样您就不必停止检测来擦拭内窥镜镜头上的油污。
| 型号 | IV9420G | IV9435G | IV9620G | IV9635G | IV9675G | IV96100G | |
| 插入管 | 内窥镜直径 | Φ4.0 mm | Φ6.0 mm | ||||
| 内窥镜长度 | 2.0 m | 3.5 m | 2.0 m | 3.5 m | 7.5 m | 10.0 m | |
| 外层护套 | 耐用持久的钨丝编织护套 | ||||||
| 管道灵活性 | 均匀的刚度 | 锥形柔性管，越往硬末端，越灵活 | |||||
| 温度传感器 | 双重高温预警指示器 | ||||||
| 弯曲部位 | 弯曲角度 上/下/右/左 |
130° | 150° | 120° | 110° | ||
| 弯曲操作 | 使用触摸屏菜单实现TrueFeel电子内窥镜端部弯曲功能/精细模式弯曲控制 | ||||||
| 近似重量 | 0.99 kg | 1.05 kg | 1.06 kg | 1.17 kg | 1.47 kg | 1.66 kg | |
| 尺寸（宽 × 深 × 高） | 97 mm× 188 mm × 158 mm（不包括突出部件） | ||||||
| 照明 | LED照明 | ||||||
| 型号 | IPLEX GX (IV9000G) | IPLEX GT (IV9000G) | |
| 重量（含电池） | 1.77 kg | ||
| 尺寸（宽 × 深 × 高） | 241 mm × 190 mm × 70 mm（不包括突出部件） | ||
| 手提箱尺寸 | 375 mm × 525 mm × 243 mm（大多数航空公司的托运行李尺寸） | ||
| 显示屏 | 8英寸日光视野WVGA LCD屏，配备电容触摸屏，5级可调式LCD背光 | ||
| 电源 | 交流电源 | 100 V至240 V，50/60 Hz（随附交流电适配器） | |
| 电池 | 额定约10.8 V（随附电池） 电池工作时间：约150分钟 |
||
| 视频输出标准 | HDMI | Type A HDMI 1.4 | |
| 耳机（麦克风输入/音频输出） | Φ3.5 mm迷你插头CTIA | ||
| 无线视频直播 | 使用推荐的USB无线局域网转接卡，将其连接到A型USB接口；可在iOS设备上使用IPLEX图像共享应用程序 | ||
| 无线文件传输 | 将推荐的USB无线局域网转接卡连接到A型USB接口；适用于使用IPLEX桌面应用程序的个人电脑 | ||
| 内窥镜设备互换性 | 可用于所有内窥镜型号组合 | 可用于同一内窥镜型号之间 | |
| 图像特征 | 5倍数码变焦，16级亮度控制 | |
| 增益控制 | 4级可调式增益控制 （手动、自动、Wider1、Wider2） |
自动 |
| 动态降噪 | 可用 | - |
| 清晰度控制 | 4档可调清晰度控制 | - |
| 饱和度控制 | 3种模式图像色彩饱和度可调式控制 （单色调、自然色调、鲜艳色调） |
- |
| 显示文本选项 | 30个字符的标题显示 | |
| 注释文本选项 | 可显示30个字符的标题、标记、自由绘图 | - |
| 图像显示功能 | 实时图像可左右翻转、上下翻转和旋转180度 | |
| 记录介质 | 正常 | SDHC（使用提供的SDHC） | |
| 视频黑匣子 | microSDHC（使用推荐部件；*将视频黑匣子功能设置为“开”） | - | |
| 内存 | 可用（仅记录静态图像） | - | |
| 叠加 | 变焦、亮度、日期/时间、标题、光学镜头适配器、Evident徽标和系统设置 | ||
| 缩微图显示 | 记录图像可通过缩微图形式显示 | ||
| 静止图像记录 | 分辨率 | H768 × V576（像素） | |
| 记录格式 | 压缩JPEG格式 | ||
| 视频记录 | 分辨率 | H768 × V576（像素） | |
| 记录格式 | MPEG 4 AVC/H.264 符合基准配置文件；兼容Windows Media Player 12 |
||
| 帧率 | 60 fps / 30 fps | ||
标量测量 |
利用参考长度测量对象长度 |
|---|
距离 |
两点之间的距离1 |
- |
|---|---|---|
点到线 |
一个点与用户定义的线之间的垂直距离*1 |
- |
深度 |
一个点与用户定义的平面之间的正交深度/高度距离*1 |
- |
面积/线 |
多点周长和面积测量*1 |
- |
| 操作温度 | 插入管 | 在空气中：-25℃至100℃在水中：10℃至30℃ |
| 其他部件 | 在空气中：-10℃至40℃（带电池） | |
| 在空气中：0 ℃至40 ℃（使用交流电源适配器和电池充电） | ||
| 相对湿度 | 所有部件 | 15至90% |
| 液体耐受性 | 所有部件 | 可在接触机油、轻油或5%的盐水溶液时正常运行 |
| 防尘和 防水 |
插入管 | 安装观察镜头适配器时，可在水下运行 使用立体测量尖端适配器时无法在水中操作 IV94系列 - 最深相当于3.5 m IV96系列 - 最深相当于10 m |
| 其他部件 | IP65；不能在水下操作（电池盖等必须关闭） |
通过以下MIL-STD-810G和MIL-STD-461G检测，确认操作环境性能。
不保证在任何条件下无损坏。详情请咨询Evident销售代表。
类型 |
方法 |
|---|---|
振动 |
MIL-STD-810G，方法514.7，程序I（一般振动测试） |
冲击 |
MIL-STD-810G，方法516.7，程序IV（运输跌落测试） |
防水 |
MIL-STD-810G，方法506.6，程序I（降雨和淋雨测试） |
湿度 |
MIL-STD-810G，METHOD 507.6，程序II（加重循环） |
盐雾 |
MIL-STD-810G，方法509.6 |
沙尘 |
MIL-STD-810G，方法510.6，程序I（吹尘测试） |
结冰/冻雨 |
MIL-STD-810G，方法521.4 |
爆炸性环境 |
MIL-STD-810G，方法511.6，程序I（爆炸性环境中运行测试） |
电磁干扰(EMI) |
MIL-STD-461G，RS103甲板上方 |
4.0 mm观测头适配器
| AT80D/FF-IV94G | AT120D/NF-IV94G | AT120D/FF-IV94G | AT100S/NF-IV94G | AT100S/FF-IV94G | ||
| 光学系统 | 视场 | 80° | 120° | 120° | 100° | 100° |
| 观察方向 | 前视 | 侧视 | ||||
| 景深*2 | 35 ～ ∞ mm | 2 ～ 200 mm | 17 ～ ∞ mm | 2 ～ 15 mm | 8 ～ ∞ mm | |
| 硬末端 | 外径*3 | Φ4.0 mm | ||||
| 硬末端*4 | 19.0 mm | 21.7 mm | ||||
| 清除油污 | 可用 | ー | ||||
6.0 mm观测头适配器
| AT40D-IV96G | AT80D/NF-IV96G | AT80D/FF-IV96G | AT120D/NF-IV96G | AT120D/FF-IV96G | ||
| 光学系统 | 视场 | 40° | 80° | 80° | 120° | 120° |
| 观察方向 | 前视 | |||||
| 景深*2 | 200 ～ ∞ mm | 9 ～ ∞ mm | 35 ～ ∞ mm | 2 ～ 200 mm | 19 ～ ∞ mm | |
| 硬末端 | 外径*3 | Φ6.0 mm | ||||
| 硬末端*4 | 18.4 mm | 18.9 mm | 18.8 mm | 18.9 mm | 18.8 mm | |
| 清除油污 | 可用 | |||||
| AT80S-IV96G | AT120S/NF-IV96G | AT120S/FF-IV96G | AT220D-IV76 | AT100D/100S-IV76 | ||
| 光学系统 | 视场 | 80° | 120° | 120° | 220° | 100°/100° |
| 观察方向 | 侧视 | 前视 | 前视/侧视 | |||
| 景深*2 | 15 ～ ∞ mm | 1 ～ 25 mm | 3 ～ ∞ mm | 1.6 ～ ∞ mm | 2.0 ～ ∞ mm | |
| 硬末端 | 外径*3 | Φ6.0 mm | Φ8.4 mm | Φ6.0 mm | ||
| 硬末端*4 | 24.2 mm | 21.1 mm | 29.5 mm | |||
| 清除油污 | ー | |||||
立体测量头适配器（4.0 mm和6.0 mm）
| AT50D/50D-IV94 | AT50S/50S-IV94 | AT60D/60D-IV96 | AT60S/60S-IV96 | ||
| 光学系统 | 视场 | 50°/50° | 60°/60° | ||
| 观察方向 | 前视 | 侧视 | 前视 | 侧视 | |
| 景深*2 | 5 ～ ∞ mm | 4 ～ ∞ mm | 5 ～ ∞ mm | 4 ～ ∞ mm | |
| 硬末端 | 外径*3 | Φ4.0 mm | Φ6.0 mm | ||
| 硬末端*4 | 24.3 mm | 28.4 mm | 24.9 mm | 31.3 mm | |
*1.可选功能升级。
*2.表示优化焦距的观察距离。
*3.在工业视频内窥镜上安装适配器时，适配器可插入ø4.0 mm、ø6.0 mm和ø8.4 mm的孔中。
*4.表示在安装了硬末端时，内窥镜硬末端刚性部分的长度。
