用于IPLEX视频内窥镜*的3DAssist三维建模软件，可生成令人信服的3D图像，将标准检测报告转化为动态、深入的分析。
*当前支持IPLEX NX、IPLEX GX/GT、IPLEX G Lite和IPLEX GAir。
3DAssist软件可使用IPLEX视频内窥镜捕获的视频，创建被检管道或资产的三维模型。该软件基于PC机，因此您可以在办公室而不是现场，花时间研究3D图像并做出判断。

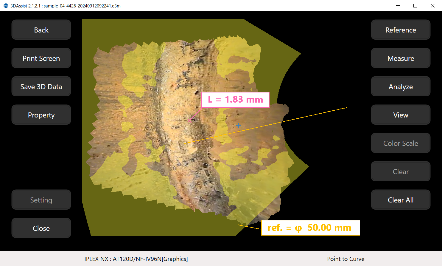

在点到曲面测量模式下显示的焊接样品。

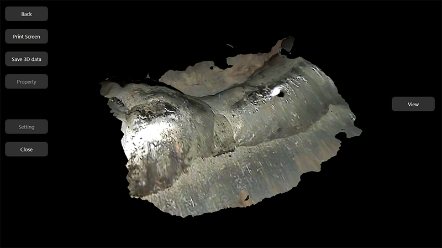

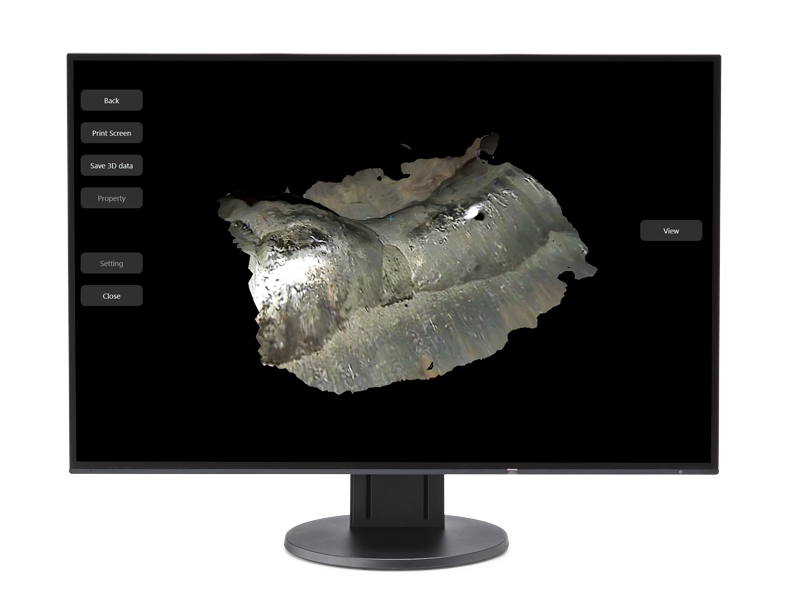

采集了检测视频后，只需点击几下，即可创建完全可旋转的3D图像。

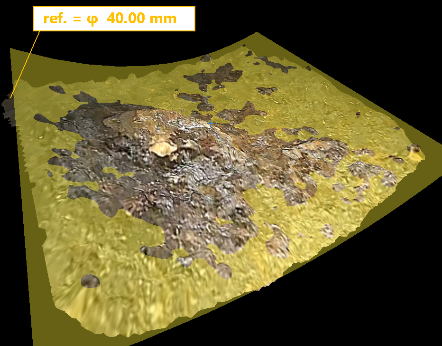

管道上隆起的3D视图。估算的参考曲面（黄色）用于点到曲面测量模式和其他分析功能。

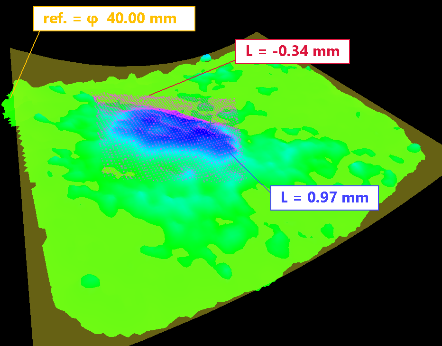

使用“颜色渐变”进行最深/最高分析。

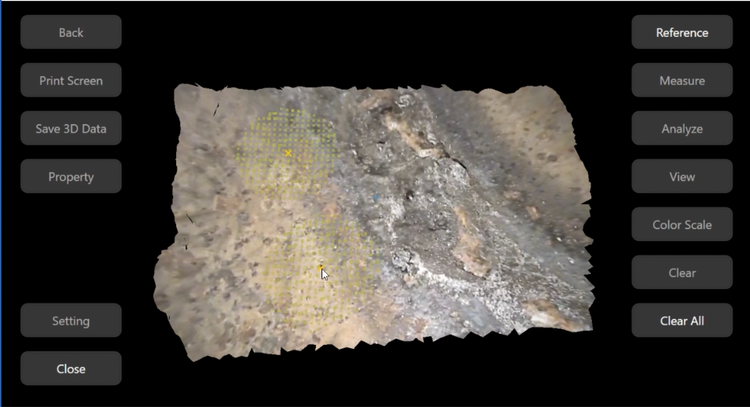

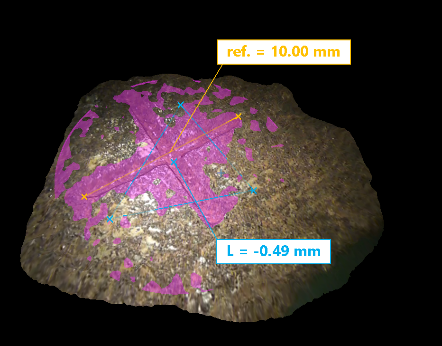

样品的带有人工交叉图案的3D视图。带深度的3D视图测量的是从紫色指定平面到蓝色放置点的距离。

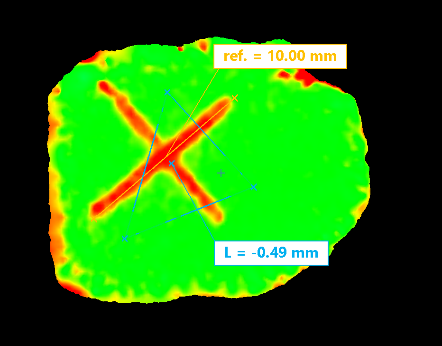

样品的3D模型，其高度和深度相对于左图中的参考平面（紫色）。红色表示相对于参考平面的负（较深）区域。绿色表示与参考平面高度相同的区域。

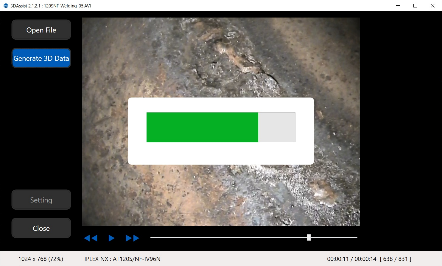

生成3D模型的进程。
使用“颜色渐变”进行最深/最高分析。
以前，使用视频内窥镜捕获3D图像，需要一个立体光学适配器。我们的3DAssist软件从两方面改进了这一过程：
这些功能结合在一起，可为您节省大量的检测时间。您在整个检测过程中只需使用一个单目光学适配器即可完成检测任务，而无需先使用单目光学适配器，再撤回镜头，换上立体光学适配器，并重新导航到感兴趣区域，对可能出现损坏的部位进行3D图像采集。
其他优势特性如下：
3DAssist软件的测量工具功能强大，直观易用，将发现管道和资产内部隐藏缺陷的洞察力提升到了一个新的水平。
在管道检测中，准确评估隆起和壁厚变薄至关重要。点到曲面测量模式可以将管道的表面轮廓作为参考面，精准测量深度和高度。与传统方法相比，使用这种创新方法可以更精准地评估缺陷。

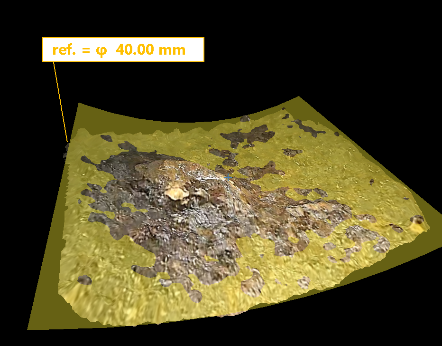

隆起样品的3D视图。

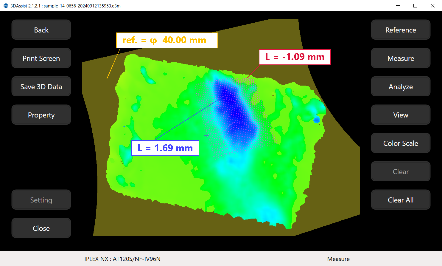

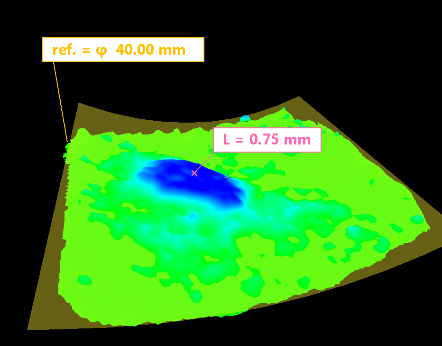

同一样品在点到曲面测量模式下的图像，使用了颜色渐变分析。您可以使用“颜色渐变”轻松了解较高和较深的区域，并使用点到曲面模式放置测量点。
3DAssist软件提供各种分析工具，旨在显著提高报告质量。这些分析工具包括：
将这些定量性见解纳入检测报告，会使报告更清晰和更深入。

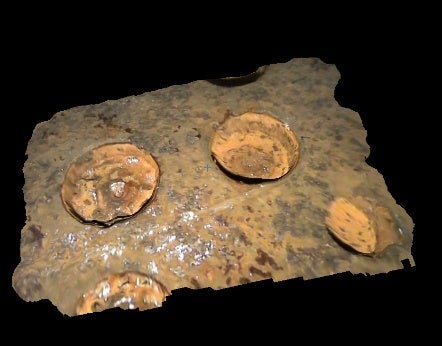

人工盲孔的3D视图。

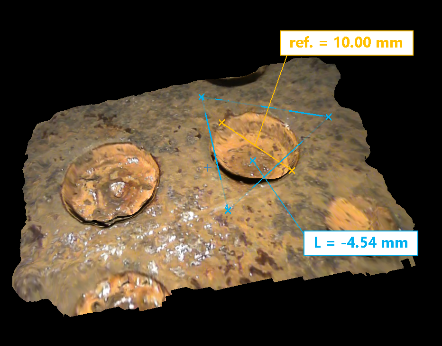

盲孔的3D视图，带深度测量值

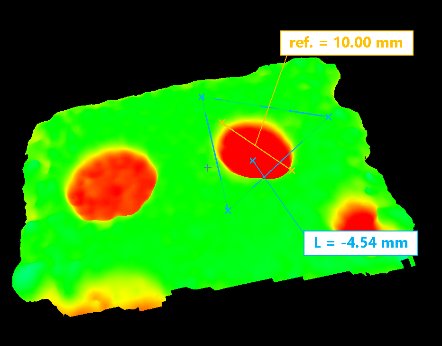

盲孔的3D视图，带深度测量值，有颜色渐变。

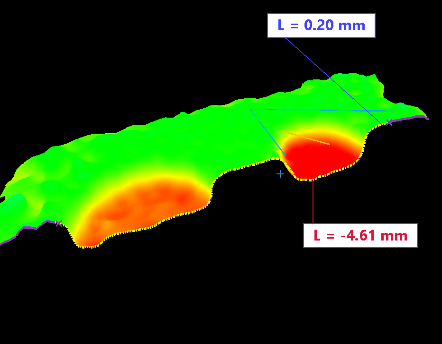

盲孔的横截面图。
与复杂的分析工具不同，3DAssist软件经过优化，可提供直观、一致的用户体验。简单明了的工作流程缩短了分析时间，因此您可以比以往更快地得出准确结论。

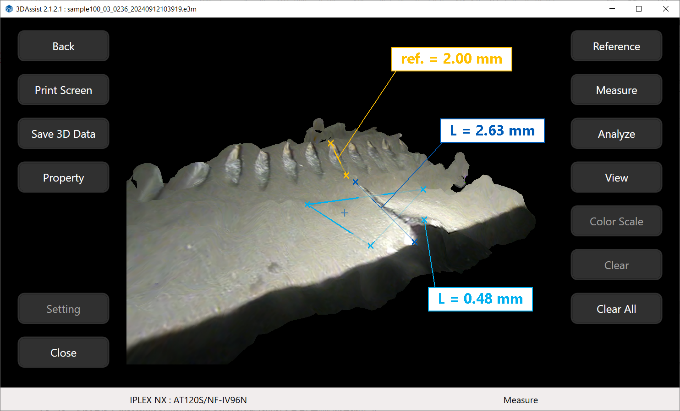

机翼的3D视图，提供距离和深度测量值。

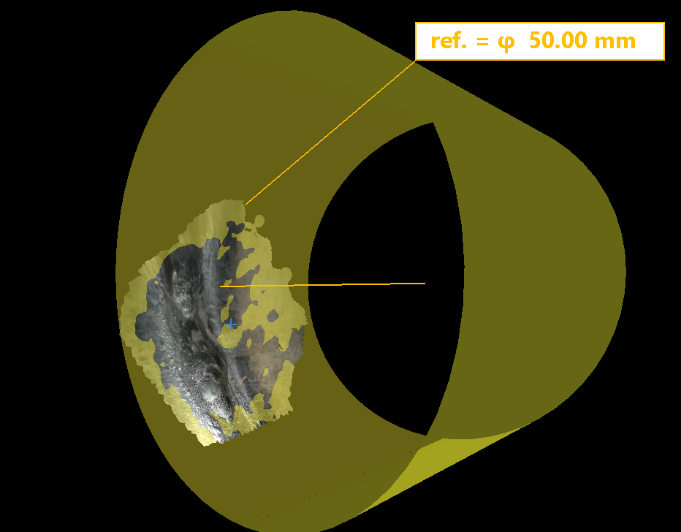

整个参考圆柱体的弯曲形状。
目前我们正在开发一系列功能，未来将为软件添加新的能力。如果您已购买此软件，这些更新将免费为您提供。请定期查看本页面，了解更多信息!
从免费试用到多许可证捆绑包，我们可根据您的需求提供多种许可证选项。每个许可证都与IPLEX主机绑定，因此该软件可以在多台计算机上使用，而且在更换内窥镜时，无需支付额外费用。*
*如果IPLEX设备已经注册了单个或多个许可证，则这个设备无法使用其他的许可证。
许可证 |
免费试用 |
限时使用 |
单许可证 |
5个许可证 |
|---|---|---|---|---|
有效期 |
1个月 |
3个月 |
永久 |
永久 |
许可数量 |
1 |
1 |
1 |
5 |
操作系统 |
Windows 10 64位19H1 (1903)或更新 Windows 11 |
RAM |
8 GB或更多 |
存储容量 |
软件安装需要100 MB或更多可用空间 |
输入设备 |
鼠标 |
屏幕分辨率（宽×高） |
1200 × 720像素或更高 |
显卡驱动程序 |
必须支持OpenGL 1.1或更高版本 |
支持的视频内窥镜 |
IPLEX NX*1、IPLEX GX/GT、IPLEX G Lite*2、IPLEX GAir |
|
支持的光学适配器 |
IPLEX NX |
AT80D/FF-IV94N、AT120D/NF-IV94N、AT120D/FF-IV94N、AT100S/NF-IV94N、AT100S/FF-IV94N AT80D/FF-IV96N、AT120D/NF-IV96N、AT120D/FF-IV96N、AT120S/NF-IV96N、AT120S/FF-IV96N |
IPLEX GX/GT |
AT80D/FF-IV94G、AT120D/NF-IV94G、AT120D/FF-IV94G、AT100S/NF-IV94G、AT100S/FF-IV94G AT80D/NF-IV96G、AT80D/FF-IV96G、AT120D/NF-IV96G、AT120D/FF-IV96G、AT80S-IV96G、AT120S/NF-IV96G、AT120S/FF-IV96G |
|
IPLEX G Lite |
AT80D/FF-IV94G、AT120D/NF-IV94G、AT120D/FF-IV94G、AT100S/NF-IV94G、AT100S/FF-IV94G AT80D/NF-IV96G、AT80D/FF-IV96G、AT120D/NF-IV96G、AT120D/FF-IV96G、AT80S-IV96G、AT120S/NF-IV96G、AT120S/FF-IV96G |
|
IPLEX GAir |
AT120D/NF-IV98GA、AT120D/FF-IV98GA、AT120S/NF-IV98GA、AT120S/FF-IV98GA |
|
*1 IPLEX NX工作通道型号（IV9635X1N）。
*2 不支持IPLEX G Lite-W。
