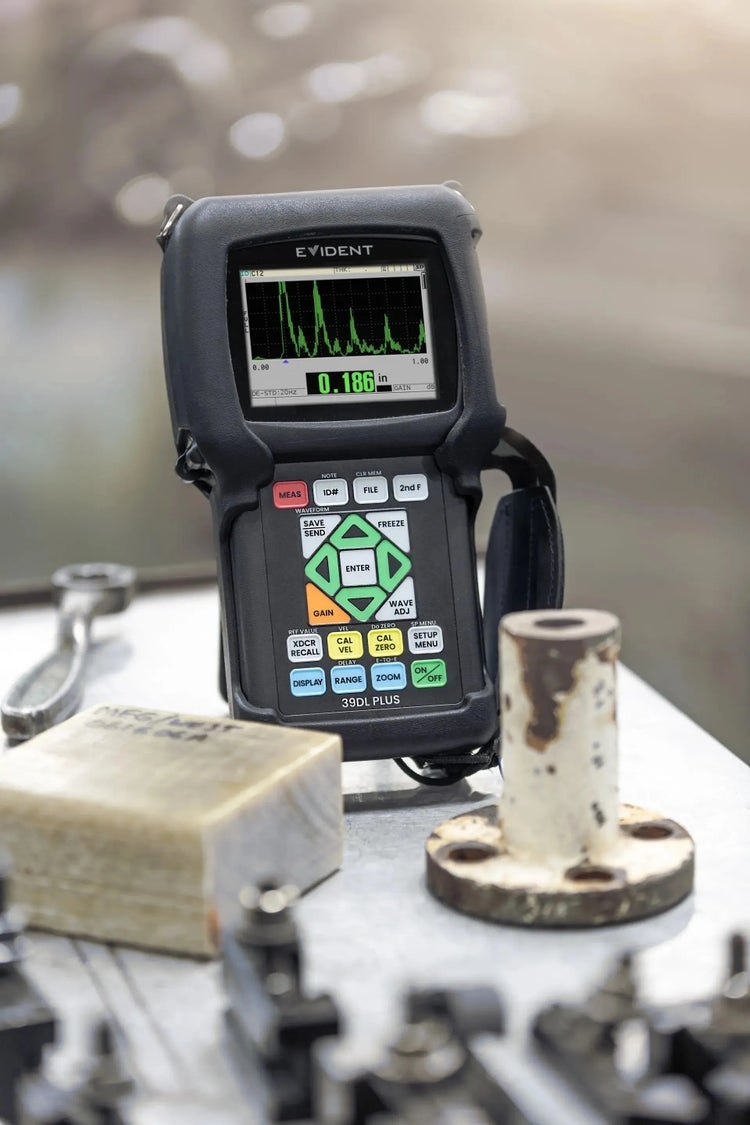

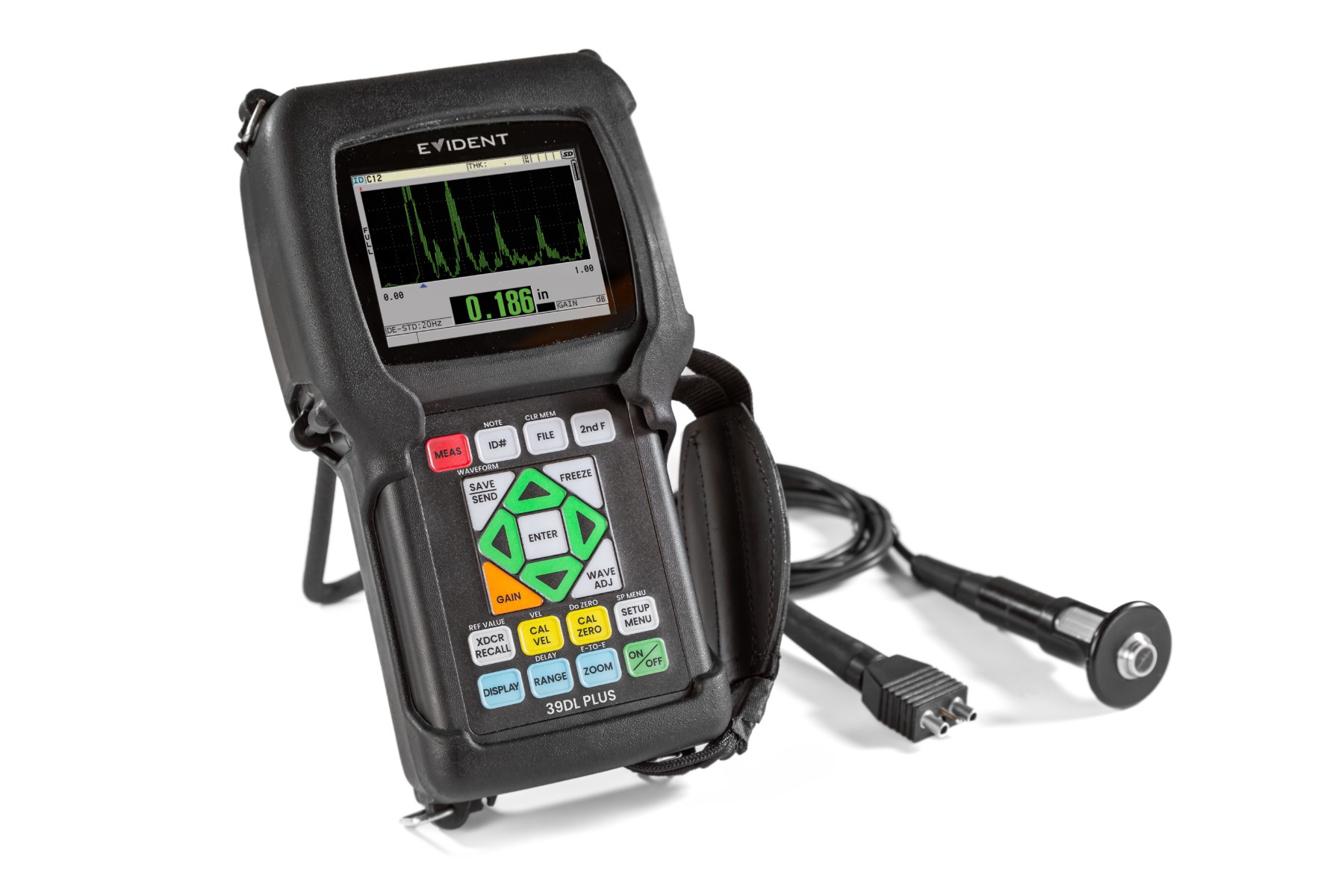

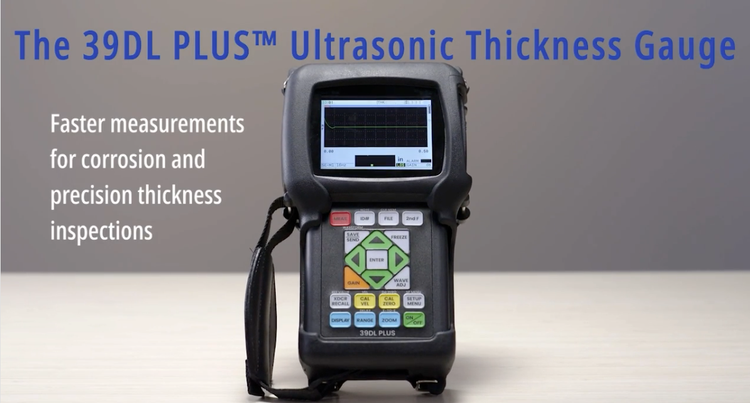

使用一款快速、连接、可靠的手持式仪器，简化超声厚度检测流程。39DL PLUS测厚仪可用作精密或腐蚀测厚仪，满足苛刻的应用要求。
我们的旗舰型手持式测厚仪具有顶尖的超声功能、高达60 Hz更新率的快速扫描速度以及完全集成的无线连接功能，能够在无缝工作流程中提供值得信赖的结果。
*Wi-Fi和蓝牙在某些地区尚待认证。请联系您当地的Evident代表，了解有关产品供应的详细信息。
**频率高达60 Hz，而上一代型号和同类手持式测厚仪的频率为30 Hz。
39DL PLUS测厚仪具有突破性的扫查速度，为手持式测厚仪提供了业界领先*的60 Hz更新率。
*截至2024年6月。
利用强大的测量功能和一套针对特定应用的软件选项，满足您当前和未来的需求
39DL PLUS测量仪的性能久经考验。采用行业标准的超声测厚技术，让您信心十足地完成工作。

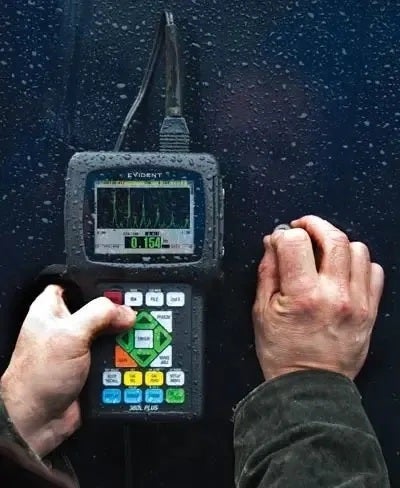

您的测厚仪需要在冲击、跌落和粗暴操作的情况下保持正常工作状态，而39DL PLUS仪器能够应对这些挑战。
39DL PLUS手持式测厚仪的设计充分考虑了操作员的需求，无论是在现场还是在生产车间，都能舒适地携带和使用。
室外显示屏设置，A扫描模式
室内显示设置，B扫描模式

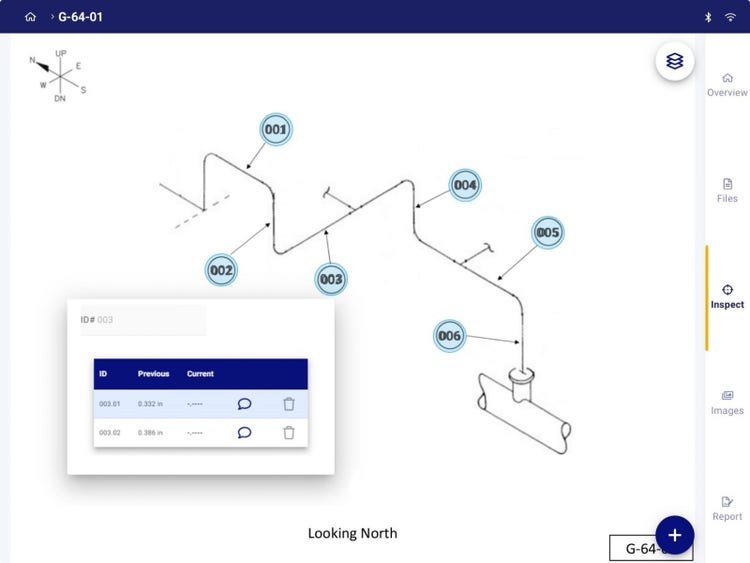

检测项目管理器（IPM）是一款基于云的网络和移动应用程序，提供数字化检测工作流程，可提高效率和数据完整性。

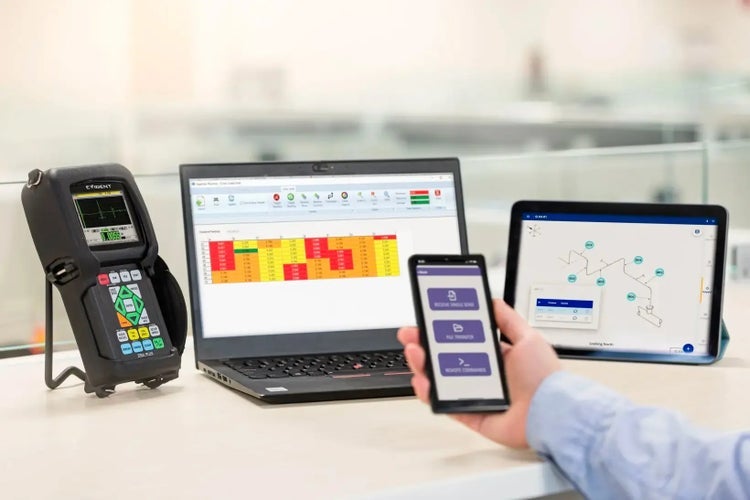

测厚仪使用Link Plus iOS应用程序和蓝牙技术，可以向手机或平板电脑发送厚度数据。
使用可选配的Link-Wedge软件和蓝牙技术，可以将测厚仪中的数据发送到激活的Windows软件应用程序中。软件可以将数据填充到几乎任何基于Windows的数据输入程序中。
39DL PLUS测厚仪具有远程控制和集成的潜力，有助于用户在创新应用中方便地从远处控制测厚仪。如需进一步了解这些功能，请联系您当地的Evident销售代表。
39DL PLUS测厚仪上的全功能内置数据记录器提高了生产率和数据可追溯性。双向字母数字数据记录器设计用于轻松收集和传输厚度读数和波形数据。

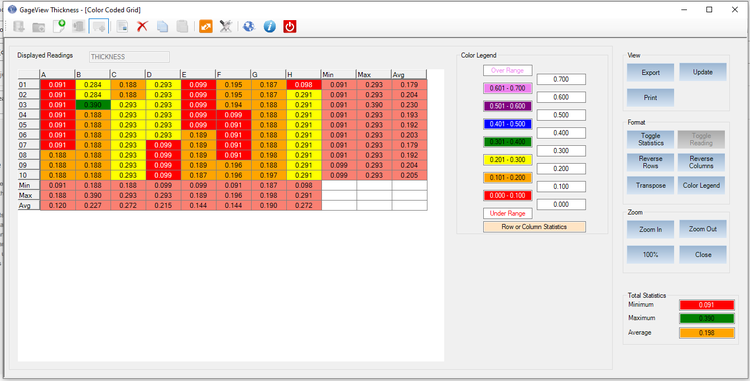

基于Windows的GageView接口应用程序用于收集、创建、打印及管理来自39DL PLUS测厚仪的数据。软件通过USB和RS-232端口与仪器通信，并可读写microSD存储卡。
Bluetooth（蓝牙）文字符号和徽标为Bluetooth SIG, Inc.公司所拥有的注册商标，Evident公司对这些符号的使用已经获得授权。
39DL PLUS仪器可在各种检测中用作精密或腐蚀测厚仪。请浏览以下应用，了解常见检测、相关软件功能和全系列兼容传感器。

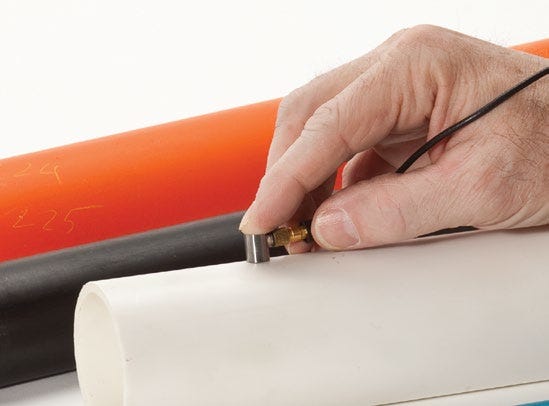

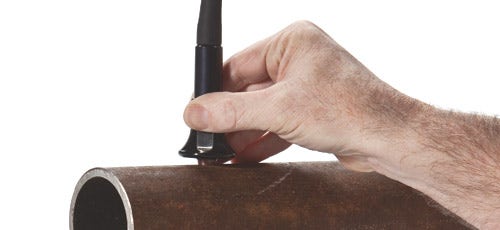

将单晶探头与39DL PLUS测量仪配合使用，可对金属、塑料、复合材料、玻璃、陶瓷和其他材料进行精准的厚度测量。我们提供各种频率、直径和连接器类型的单晶探头。
Evident可为用户提供种类齐全的单晶探头、线缆、耦合剂、校准试块以及配件，以满足各种精准测厚应用的要求。

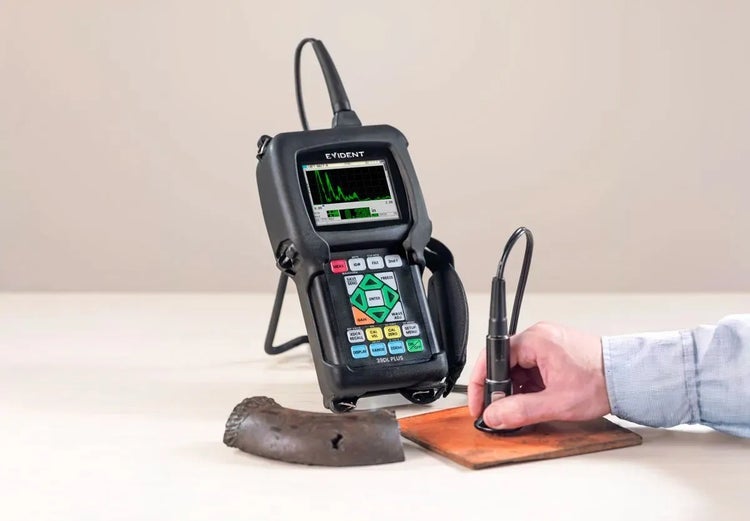

使用 39DL PLUS 测厚仪测量管道、管材、油箱、压力容器、外壳和其他受腐蚀或侵蚀影响的结构的剩余厚度。在这些应用中通常使用双晶探头。
测量 |
双晶探头测量模式 |
从激励脉冲后的精准延迟到第一个回波之间的时间间隔 |
|---|---|---|
穿透涂层测量 |
利用单个底面回波，测量金属的实际厚度和涂层厚度（使用D7906-SM和D7908探头） |
|
穿透漆面回波对回波 |
在两个连续底面回波之间的时间间隔，不计漆层或涂层的厚度 |
|
单晶探头测量模式 |
模式1： 激励脉冲与第一个底面回波之间的时间间隔 |
|
厚度范围 |
0.08 mm～635 mm具体可测厚度根据材料、探头表面条件、温度和所选配置而定 |
|
材料声速范围 |
0.508 mm/μs至13.998 mm/μs |
|
分辨率（可选） |
低分辨率： 0.1 mm |
|
探头频率范围 |
标准： 2.0 MHz～30 MHz（–3 dB） |
|
一般规格 |
操作温度范围 |
-10 °C ～ 50 °C |
键区 |
密封、以色彩区分功能的键盘，带有触感及声音反馈 |
|
机壳 |
防撞击、防水、装有密封垫的机壳，机壳上的接口密封。设计符合IP67标准。 |
|
外型尺寸（宽 × 高 × 厚） |
总体尺寸：125 mm × 211 mm × 46 mm |
|
重量 |
0.83 kg |
|
电源供应 |
交流/直流适配器，24 V；锂离子电池，23.760 Wh；或4节AA辅助电池 |
|
锂离子电池供电时间 |
操作时间：一般为8小时 |
|
标准 |
设计符合EN15317标准 |
|
爆炸性气氛 |
使用MIL-STD-810H第511.7节程序I进行测试 |
|
显示 |
彩色透反VGA显示 |
液晶显示，显示屏尺寸：56.16 mm × 74.88 mm |
检波 |
全波、射频波、正半波、负半波 |
|
输入/输出 |
USB |
USB 3.0 |
RS-232 |
是 |
|
存储卡 |
最大容量：32 GB外置microSD存储卡 |
|
视频输出 |
VGA输出标准 |
|
无线通信 |
Wi-Fi |
集成 |
蓝牙 |
集成 |
|
内置数据记录器 |
数据记录器 |
39DL PLUS可通过标准RS-232串行端口或USB端口识别、存储、调用、清除和传输厚度读数、波形图像和仪器配置信息 |
容量 |
792832个厚度测量读数，或20000个带厚度值的波形 |
|
文件名、ID编码和注释 |
不超过32个字符的文件名，不超过20个字符的字母数字位码，每个位有4个注释 |
|
文件结构 |
9个标准的或自定义的用于特定应用的文件结构 |
|
报告 |
机载报告总结了数据统计、带有位置信息的最小值/最大值、最小值回顾、文件比较及报警报告 |
|
39DL PLUS数字式超声测厚仪，交流电源或电池供电，50 Hz ～ 60 Hz。提供标准双晶探头的套装。*
测量功能：穿透涂层、穿透漆层回波到回波、EMAT兼容、最小值/最大值模式、两个报警模式、差分模式、B扫描、自动调用应用、温度补偿、平均值/最小值模式
*在欧洲、中东和非洲地区，不包括探头，必须单独购买。
39DLP-OXIDE (Q1470008)：使用编码激活的内部氧化层测量软件
39DLP-HR (Q1470006)：使用编码激活的高分辨率测量软件
39DLP-MM (Q1470007)：使用编码激活的多层测量软件
39DLP-HP (Q1470005)：使用编码激活的高穿透（低频）测量软件
39DLP-EBSCAN (Q1470004)：编码B扫描软件
1/2XA/E110 (U8767104)
：用于E110-SB EMAT探头的滤波器适配器
38-9F6 (U8840167)：RS-232线缆
38-C-USB-IP67 (U8800998)：USB线缆，用于符合IP67标准的密封操作
38DLP/RFS (U8780288)：厂内安装的脚踏开关
HPV/C (U8780124)：数字式卡尺线缆，用于在测量声速时进行厚度输入
38DLP-V-CC (U8840172)：数字式卡尺线缆
EPLTC-C-VGA-6 (U8840035)：VGA输出线缆
MICROSD-ADP-2GB (U8779307)：2 GB外置microSD存储卡（仪器最多可使用32 GB microSD卡）
BSCAN-ENC (U8779522)：用于编码B扫描的小车形编码器
38DL-ENC-CBC-10 (U8840168)：10英尺编码器线缆
