45MG是一款配备有标准测量功能和多个软件选项的高级超声测厚仪。这款独特的厚度测量工具可与我们的全系列双晶和单晶测厚仪探头兼容。
45MG是一款配备有标准测量功能和多个软件选项的高级超声测厚仪。这款独特的厚度测量工具可与我们的全系列双晶和单晶测厚仪探头兼容。
45MG是一款配备有标准测量功能和软件选项的高级超声测厚仪。这款独具特色的仪器与Evident的所有双晶和单晶测厚探头相兼容，是一款集多种解决方案于一机的创新型仪器，可用于几乎所有测厚应用。
提供基本配置的45MG仪器是一款简单易学的测厚仪，操作人员只需少量的培训，就可以处理大多数常见的测厚应用。不过，添加了可选购软件选项和探头之后的45MG仪器，就会变成一款非常先进的测厚仪，可以进行典型的初级仪器不能完成的应用。此外，大多数选项可以在购买仪器时分别购买，或在日后需要时购买。

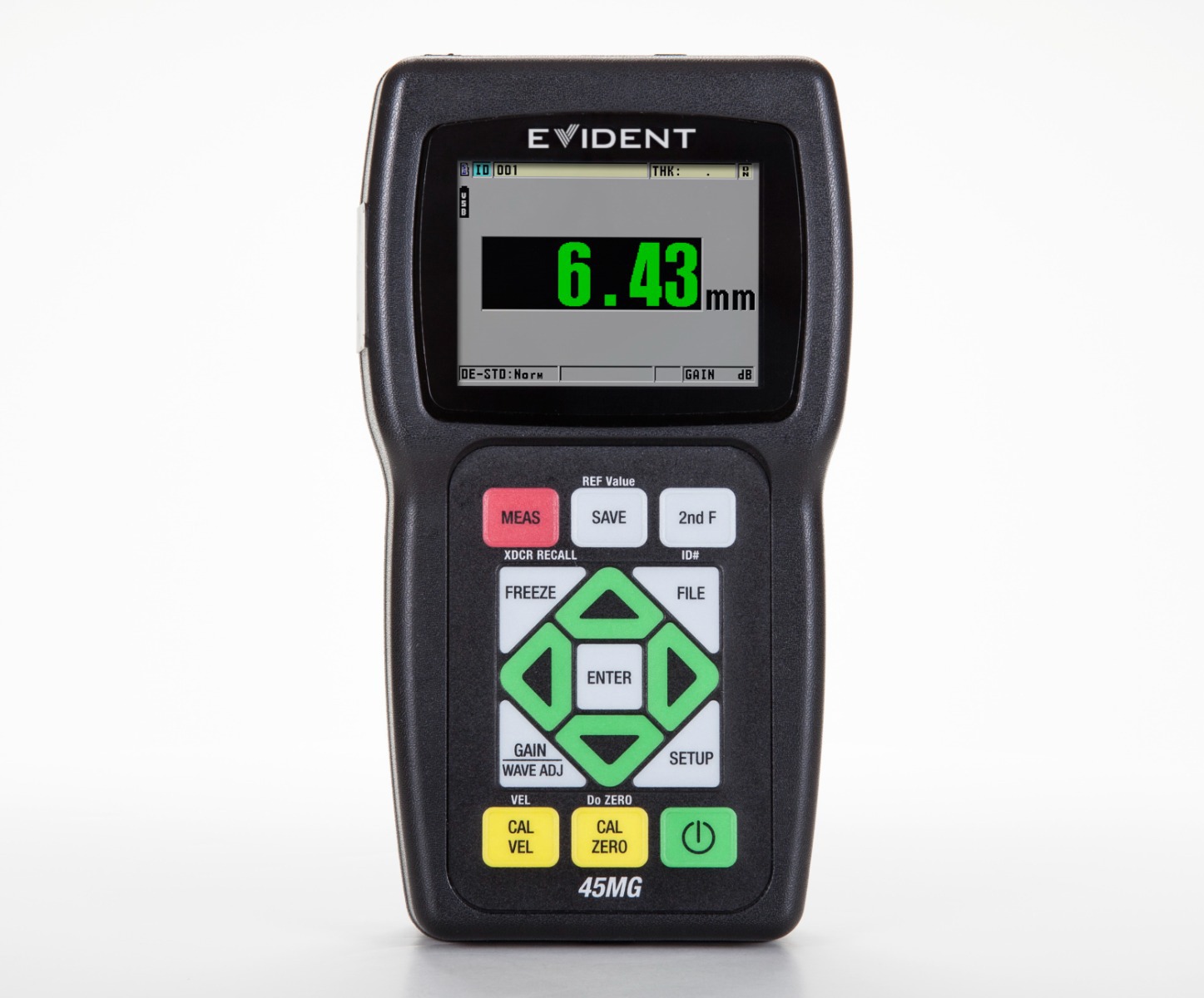

带有可选橡胶保护套和支架的45MG仪器
只需几次按键，即可完成从简单的腐蚀测厚仪到多功能精准测厚仪的华丽变身。45MG测厚仪提供5个需密码激活的软件选项，从而跻身于工业领域中用途广泛的测厚仪行列。

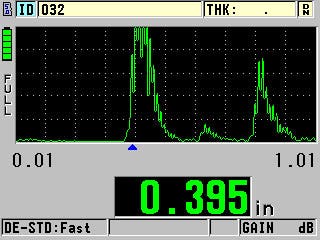

室内显示设置，可选A扫描模式

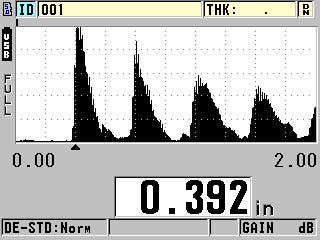

室外显示设置，可选A扫描模式
| 测量 | 双晶探头测量模式 | 从激励脉冲后的精准延迟到第一个回波之间的时间间隔 |
| 回波到回波（可选） | 在两个连续底面回波之间的时间间隔，不计漆层或涂层的厚度 | |
| 穿透涂层测量（可选） | 利用单个底面回波，测量金属的实际厚度和涂层厚度（使用D7906-SM、D7906-RM和D7908探头） | |
| 单晶探头测量模式（可选） | 模式1：激励脉冲与第一个底面回波之间的时间间隔 模式2：延迟块回波与第一个底面回波之间的时间间隔（使用延迟块或水浸式探头） 模式3：在激励脉冲之后，位于第一个表面回波后的相邻底面回波之间的时间间隔（使用延迟块探头或水浸式探头） |
|
| 厚度范围 | 0.080 mm ～ 635 mm，视材料、探头、表面条件、温度和所选配置而定（要测量整个厚度范围需要使用单晶选项） | |
| 材料声速范围 | 0.508 mm/μs ～ 18.699 mm/μs | |
| 分辨率（可选） | 低分辨率：0.1 mm 标准分辨率：0.01 mm 单晶选项：0.001 mm |
|
| 探头频率范围 | 标准：2.25 MHz ～ 30 MHz（-3 dB）；高穿透（单晶选项）：0.50 MHz ～ 30 MHz（-3 dB） | |
| 一般规格 | 操作温度范围 | -10 °C ～ 50 °C |
| 键区 | 密封、以色彩区分功能的键区，带有触感及声音反馈 | |
| 机壳 | 防撞击、防水、装有密封垫的机壳，机壳上的接口密封。 设计符合IP67标准。 | |
| 外型尺寸（宽 × 高 × 厚） | 总体尺寸：91.1 mm × 162 mm × 41.1 mm | |
| 重量 | 430.9克 | |
| 电源供应 | 3节AA电池 / USB电源供应 | |
| 电池供电时间 | 3节AA碱性电池：20 ～ 21小时 3节AA镍氢电池：22 ～ 23小时 AA锂电池：35 ～ 36小时 |
|
| 标准 | 设计符合EN15317标准 | |
| 显示 | 彩色透反QVGA显示 | 液晶显示，显示屏尺寸：54.61毫米 × 41.15毫米 |
| 检波 | 全波、射频波、正半波、负半波（波形选项） | |
| 输入/输出 | USB | 2.0客户端 |
| 存储卡 | 最大容量：2 GB可插拔microSD存储卡 | |
| 内置数据记录器（可选） | 数据记录器 | 45MG通过USB或microSD卡识别、存储、调用、清除及传输厚度读数、波形图像和仪器配置信息。 |
| 容量 | 475000个厚度测量读数，或20000个带厚度值的波形 | |
| 文件名、ID编码和注释 | 不超过32个字符的文件名，不超过20个字符的字母数字位码，每个位有4个注释。 | |
| 文件结构 | 6个标准的或自定义的用于特定应用的文件结构 | |
| 报告 | 机载报告，总结了数据统计和最小值/最大值 |
45MG测厚仪提供5个需密码激活的软件选项，从而跻身于工业领域中用途广泛的测厚仪行列。
回波到回波
测厚仪通过使用多重底面回波，显示不计涂层厚度的实际金属厚度：
穿透涂层技术
| 使用单个底面回波测量金属的实际厚度。这个技术可以分别显示金属和涂层的厚度，两种厚度都根据它们各自正确的材料声速值得到了调整。因此，要测量金属材料的厚度，无需去掉其表面的漆层和涂层。穿透涂层测量技术使用D7906-SM、D7906-RM和D7908双晶探头。 |

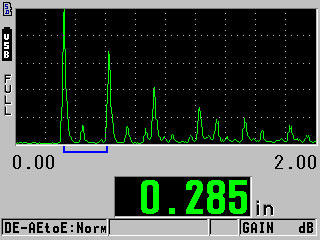

A扫描中显示的自动回波到回波模式

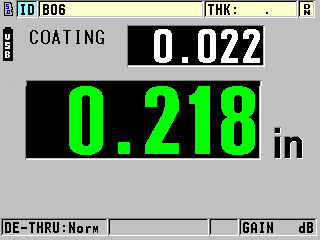

显示涂层厚度和钢材厚度的穿透涂层模式（波形选项未被激活）

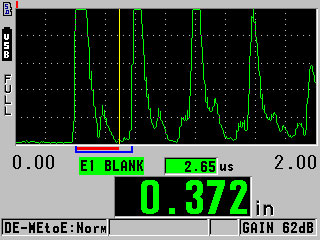

可调整第一个回波空白的手动回波到回波模式

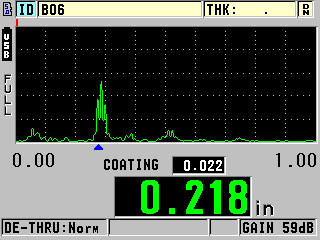

显示可选波形的穿透涂层模式
用户使用单晶软件选项，可以完成分辨率高达0.001毫米的精准厚度测量。可与范围在2.25 MHz到30 MHz的单晶Microscan探头相兼容。可测量以下材料和产品：
用户使用这个选项可在使用低频单晶探头（低到0.5 MHz）的情况下，测量橡胶、玻璃纤维、铸件及复合材料等较厚或声波衰减性较强的材料。这个选项包含单晶选项。
45MG测厚仪带有一个功能齐全的内置双向字母数字式数据记录器，可方便地存储和传输厚度读数和波形数据。数据记录器选项包含GageView接口程序。
数据记录器选项
GageView接口程序
在PC机上可以看到：通过为栅格中的数据使用不同的颜色，可以清晰地表明超出容差的厚度情况。
可以方便地生成并打印包含测量值、ID识别码及其它参数的测量报告。
在PC机上可以看到：通过为栅格中的数据使用不同的颜色，可以清晰地表明超出容差的厚度情况。
用户使用这个可选配实时A扫描模式，可以在测厚仪的显示屏上直接查看超声波形（或称A扫描），核查厚度测量读数，对增益和空白设置进行手动调整，以在具有挑战性的应用中大幅增强测量性能。这个有益的选项包含手动增益调整、扩展空白、首个回波空白、范围及延迟等参数。
Evident可为用户提供种类齐全的探头、线缆、耦合剂、校准试块以及配件，以满足各种精准超声测厚应用的要求。
