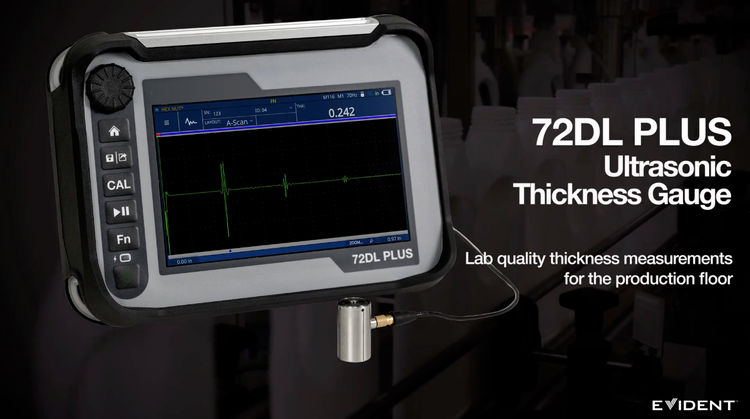

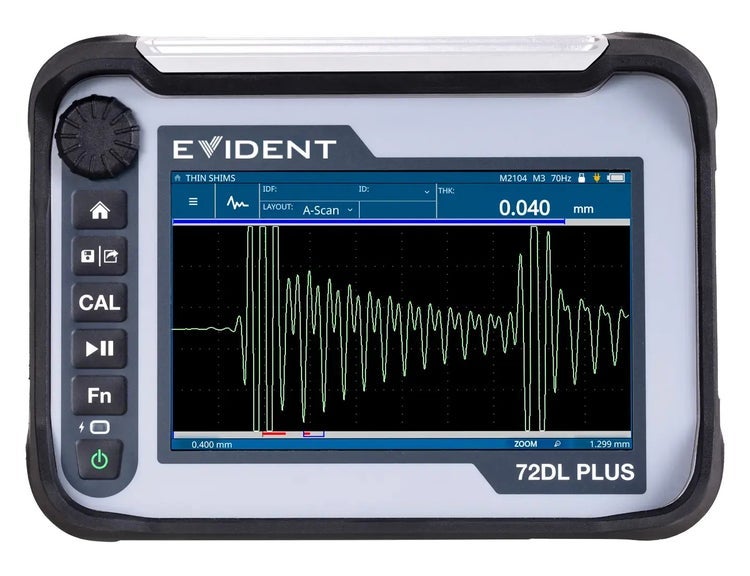

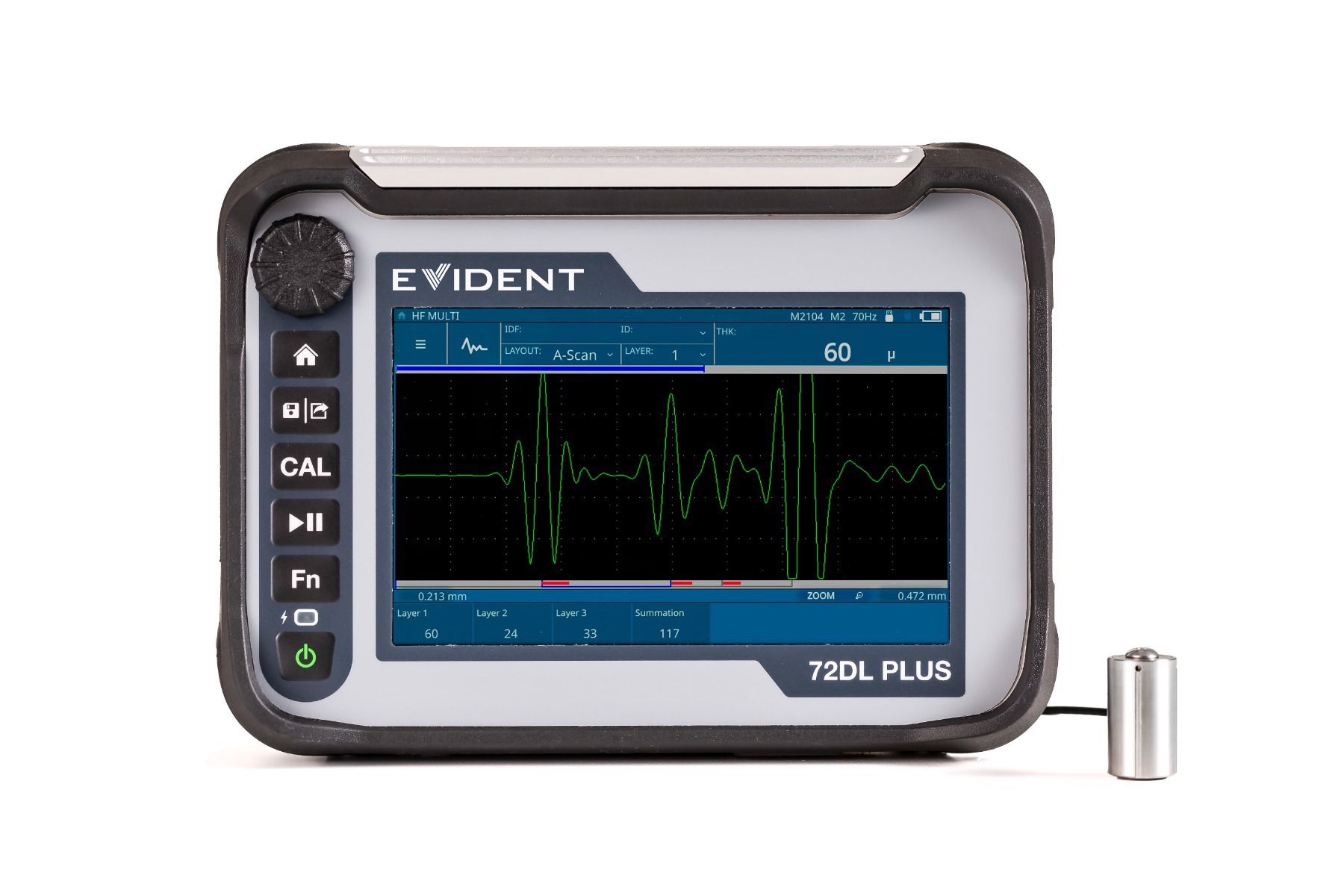

72DL PLUS超声测厚仪小巧便携、易于使用，可以高速提供精确的厚度测量值。该测厚仪具备快速扫查、高级算法和我们有史以来最低的最小可测厚度的能力，可使您充满信心地测量超薄层的厚度，完成具有挑战性的应用。
72DL PLUS超声测厚仪小巧便携、易于使用，可以高速提供精确的厚度测量值。该测厚仪具备快速扫查、高级算法和我们有史以来最低的最小可测厚度的能力，可使您充满信心地测量超薄层的厚度，完成具有挑战性的应用。
72DL PLUS超声测厚仪小巧便携、易于使用，可以高速提供精准的厚度测量值。该测厚仪具备快速扫查、高级算法和我们有史以来最低的最小可测厚度的能力，可使您充满信心地测量超薄层的厚度，完成具有挑战性的应用。
72DL PLUS测厚仪有标准频率和高频两种型号。高频型号可以测量超薄材料，包括多层油漆、塑料、金属和涂层，多层测量功能可以同时显示多达六个独立层的厚度。所有72DL PLUS型号都具有快速、准确测量厚度的功能。
我们的智能工具让精密超声厚度测量变得更简单，以便您可以更快、更有信心地进行设置、检测和分析。
多层测量功能可对多达六层的材料进行多层厚度测量。每层的测量设置，包括材料、声速、目标厚度范围和报警阈值，都可以通过配置工作流程和触摸屏控制轻松访问。
所有型号的72DL PLUS测厚仪都提供内置数据记录功能，数据存储量高达2 GB，同时还提供方便的机载文件管理功能。

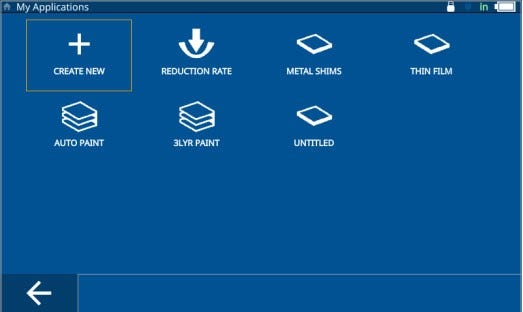

对于检测简单或复杂工件的常规应用，可以在“我的应用”菜单中存储和调用设置，以简化设备设置的过程。这样一来，可减少每次检测前的手动选择和设置调整，提高了检测效率，增强了对测量质量的信心。
“我的应用”菜单可使您直接在测厚仪中轻松创建自定义应用：
为了增加灵活性，PC机接口应用程序也可用于创建应用，并将文件发送到生产车间或不同工厂中的不同测厚仪中。
通过交互式自定义模板，检测人员可以按照测厚仪上的标准化检测指导，更快、更轻松地完成工作。通过智能监控正在进行的厚度检测的质量和进度，监管人员可以更加放心地确保工作正确完成。
所有型号的72DL PLUS测厚仪都包括5种测量布局，因此可以准确地跟踪和可视化被测材料的厚度变化。

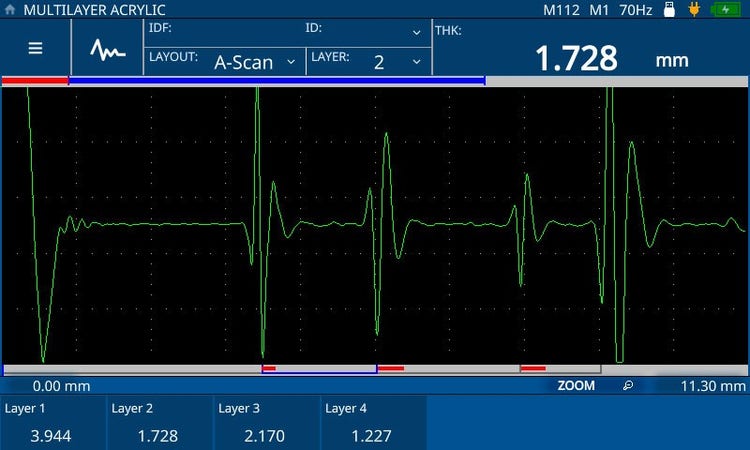

A扫描

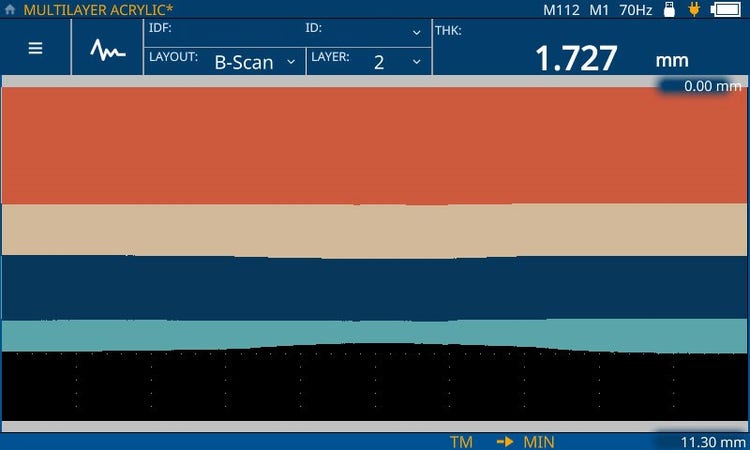

B扫描

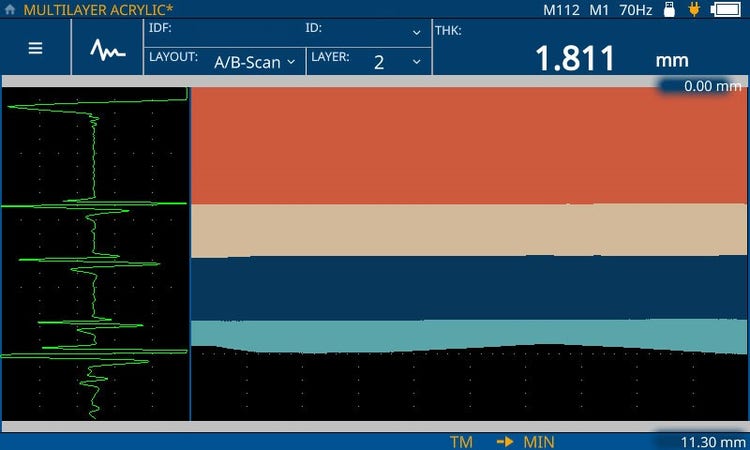

A/B扫描

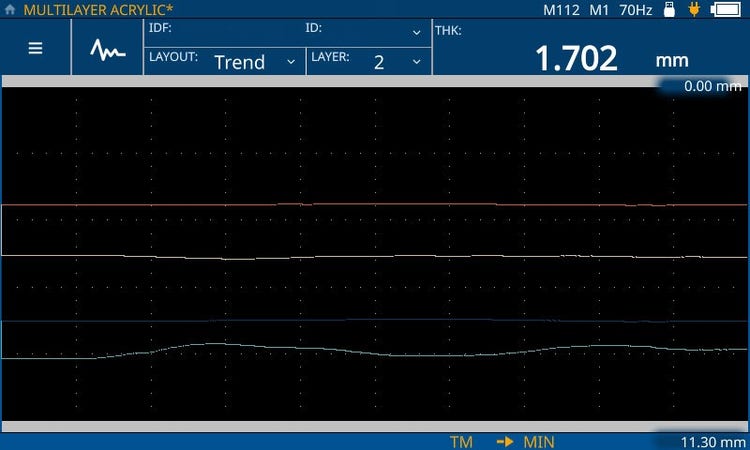

趋势图

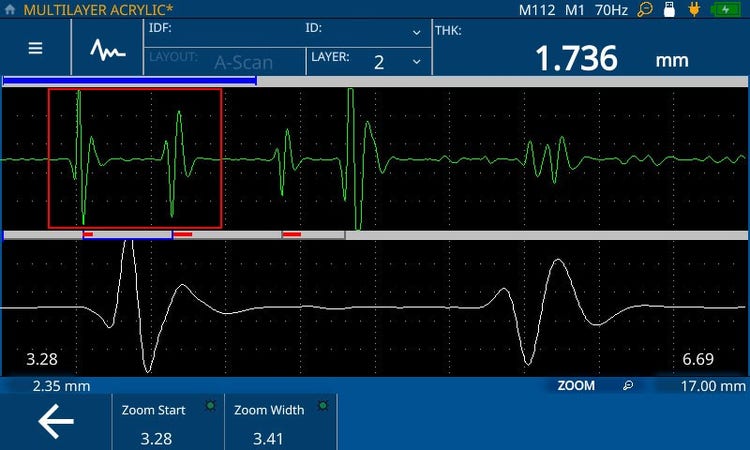

放大图

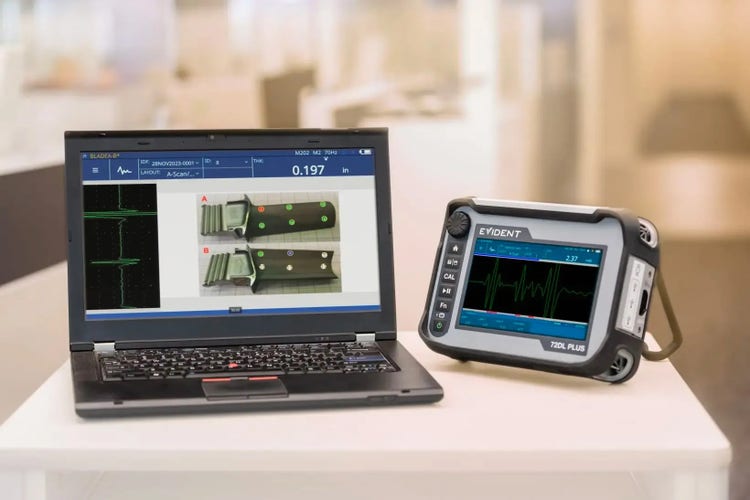

收集更多检测数据，更好地控制产品质量。PC机接口应用程序提供数据创建、管理、共享和分析工具，有助于生产车间根据数据做出决策。监控厚度趋势，发现质量问题并生成报告，以帮助保持产品质量的一致性并改进流程。

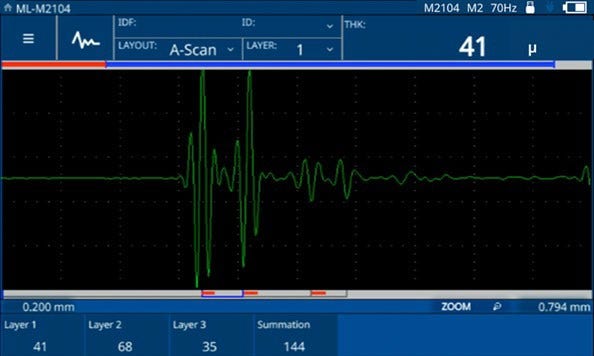

72DL PLUS仪器可作为漆层测厚仪、涂层测厚仪或材料测厚仪使用。无论用于何种应用，这款测厚仪都能迅速提供堪比实验室质量、可靠的测量结果，从而可大幅提高生产车间的生产率和生产量。

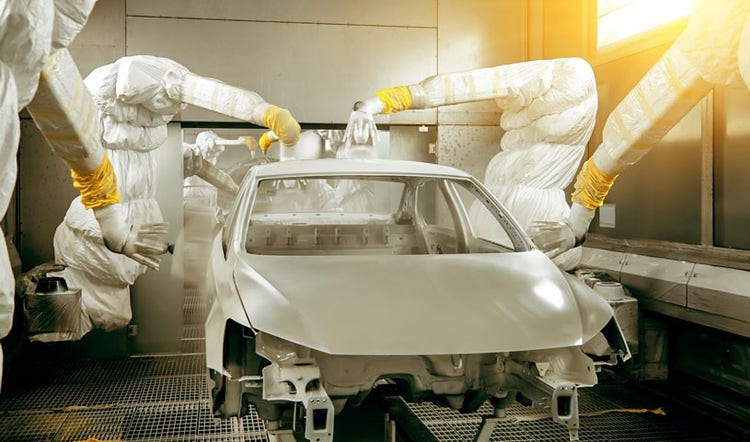

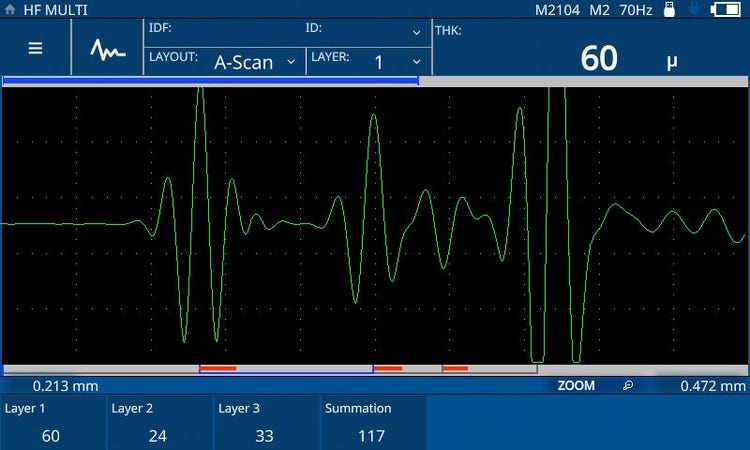

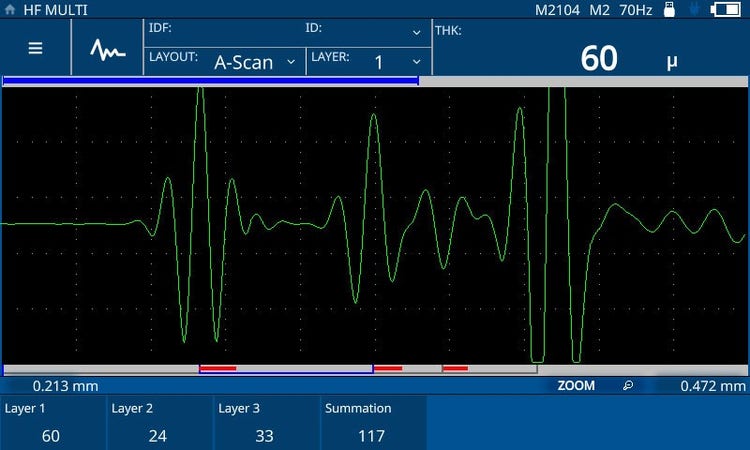

用于轿车和其他车辆的漆层测厚仪
可根据不同的应用选择具有多层测量功能的标准频率和高频率型号。
标准频率型号：使用频率范围在0.2到30 MHz的单晶探头高速进行可靠的厚度测量（2 kHz测量速度，A扫描的60 Hz显示刷新率）
高频率型号：包含标准频率型号的所有功能，此外，在测量超薄材料时，可支持高达125 MHz的探头频率
多层测量功能：同时显示最多6层测量值
所支持的功能或模式 |
72DL PLUS |
72DL PLUS |
|---|---|---|
177.8 mmWVGA触摸屏 |
X |
X |
用于A扫描的60 Hz显示更新率 |
X |
X |
测量速率高达2 kHz |
X |
X |
在冻结波形上进行校准、增益调整和空白控制 |
X |
X |
多层测量 |
X |
X |
0.2到30 MHz的频率范围 |
X |
|
对于超薄材料，频率范围可高达125 MHz |
X |
72DL PLUS测厚仪与我们频率高达125 MHz的单晶超声探头相兼容：
标准频率型号 |
高频率型号 |
|
|---|---|---|
外型尺寸 （宽 × 高 × 厚） |
238.76 × 172.72 × 86.36 mm |
|
重量 |
2.08 kg |
|
供电设备 |
24 V AC/DC适配器，或73 Wh锂离子电池 |
|
电池供电时间 |
8小时 |
|
电池存储温度 |
-20°C ～ 40°C |
|
操作温度 |
-10°C ～ 50°C |
|
显示 |
177.8毫米（7英寸）WVGA（800 × 480）PCAP触摸屏，更新率为60 Hz |
|
分辨率 |
低分辨率：0.1 mm |
低分辨率：25 µm（1 mil = 0.001 in.) |
标准分辨率：2.5 µm（0.1 mil = 0.0001 in.) |
STD: 2.5 μm (0.1 mil=.0.0001 in.) |
|
高分辨率：0.25 µm（0.01 mil = 0.00001 in.) |
HI: 0.25 μm (0.01 mil=0.00001 in.) |
|
厚度范围（取决于探头频率、探头类型和材料） |
钢：0.20 mm ～ 635 mm |
塑料：0.0127 mm ～ 25.4 mm |
多层测量 |
最多6层 |
|
测量速率 |
1到3层，最大2 kHz |
1到3层，最大1 kHz |
4到6层，最大1 kHz |
4到6层，最大500 Hz |
|
校准 |
单点或两点自动校准；零位偏移和/或声速的手动调整；在冻结波形上进行的单点校准 |
|
显示布局 |
A扫描、B扫描、A/B扫描、趋势图、放大图、模板和A扫描/模板 |
|
容量 |
2 GB； 约400000个厚度读数，20000个波形 |
|
频率范围 |
0.2 ～ 30 MHz（-3 dB） |
20 ～ 125 MHz（-3 dB） |
增益 |
自动或手动（最大100 dB） |
自动或手动（最大80 dB） |
IP评级 |
设计符合IP65评级标准并通过测试：防尘，且可抵御来自各个方向的水射流 |
|
爆炸性气氛 |
通过了美军标准MIL-STD-810F方法511.4程序I中规定的测试。 |
|
撞击测试 |
通过了美军标准MIL-STD-810F方法516.5程序I中规定的测试，每个轴6个循环，15 g，11 ms半弦波。 |
|
振动测试 |
通过了美军标准MIL-STD-810F方法514.5程序I附录C图6中的测试，一般暴露：每轴1小时。 |
