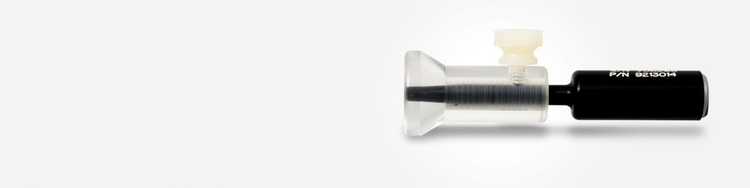

笔式表面探头

笔式表面探头配备一个可调节的套筒，有助于形成适当的角度进行检测，并确保更大的稳定性。这些笔式探头属于可拆卸式不锈钢轴表面探头系列，线圈较小，外壳直径小，专为使用较高频率的检测而设计。它们通常用于探测表面破损裂纹。

优势特性

非常适用于探测细小缺陷。
在平面上检测的稳定性良好。
可以采用Powerlink技术。
频率选择范围宽泛。
可提供多种线圈配置。

应用

透过漆层检测飞机铆钉。
对飞机的结构、部件和发动机进行检测。
透过漆层探测到不锈钢和碳钢材料中的应力腐蚀裂纹。
对制造和运输设备进行表面裂纹检测。

反射差分

反射型探头

又称为发送-接收探头或驱动-拾波探头

适用于探测较小的缺陷，如疲劳裂纹。
比桥式探头漂移更小。
对方向敏感。
可承受温度变化。
驱动和拾波线圈可以根据预期用途分别得到优化。
更宽的频率范围，因为驱动线圈无需与拾波线圈保持平衡。

如图所示，Evident的反射差分型探头可提供清晰的强信号。

类型	线圈	频率	屏蔽性	连接器	工件编号	订购编号	电缆编号	订购编号
笔式	反射差分	500 kHz ～ 3 MHz	非屏蔽	三轴Fisher	9213423	U8623173	SPO-6687	U8800538
笔式	反射差分	3 MHz ～ 6 MHz	非屏蔽	三轴Fisher	9213424	U8623174	SPO-6687	U8800538
笔式	反射差分	500 kHz ～ 3 MHz	屏蔽	三轴Fisher	9213425	U8623175	SPO-6687	U8800538
笔式	反射差分	3 MHz ～ 6 MHz	屏蔽	三轴Fisher	9213426	U8623176	SPO-6687	U8800538
笔式	反射差分	500 kHz ～ 3 MHz	屏蔽	Powerlink	9222163	U8626025	9122083	U8800073
笔式	反射差分	500 kHz ～ 3 MHz	非屏蔽	Powerlink	9222430	U8629773	9122083	U8800073
笔式	反射差分	3 MHz ～ 6 MHz	屏蔽	Powerlink	9222432	U8614281	9122083	U8800073

绝对桥式

绝对桥式探头

当使用三轴（Fischer*）或Powerlink连接器时，内部参考线圈确保与检测线圈形成最佳匹配。
屏蔽线圈可实现更高的分辨率。
探测到各个方向的裂纹。
世界上普遍使用的探头类型。
性价比很高的选项。

如图所示，Evident绝对桥式探头可提供清晰的强信号。

* 所有品牌为它们各自拥有者或第三方实体的商标或注册商标。

类型	线圈	频率	屏蔽性	连接器	工件编号	订购编号	电缆编号	订购编号
笔式	绝对桥式	100 kHz ～ 500 kHz	非屏蔽	三轴Fisher	9213402	U8623152	9122244	U8800091
笔式	绝对桥式	500 kHz ～ 1 MHz	非屏蔽	三轴Fisher	9213403	U8623153	9122244	U8800091
笔式	绝对桥式	1 MHz ～ 2 MHz	非屏蔽	三轴Fisher	9213404	U8623154	9122244	U8800091
笔式	绝对桥式	2 MHz ～ 4 MHz	非屏蔽	三轴Fisher	9213405	U8623155	9122244	U8800091
笔式	绝对桥式	4 MHz ～ 6 MHz	非屏蔽	三轴Fisher	9213406	U8623156	9122244	U8800091
笔式	绝对桥式	100 kHz ～ 500 kHz	屏蔽	三轴Fisher	9213408	U8623158	9122244	U8800091
笔式	绝对桥式	1 MHz ～ 2 MHz	屏蔽	三轴Fisher	9213409	U8623159	9122244	U8800091
笔式	绝对桥式	2 MHz ～ 4 MHz	屏蔽	三轴Fisher	9213410	U8623160	9122244	U8800091
笔式	绝对桥式	4 MHz ～ 6 MHz	屏蔽	三轴Fisher	9213411	U8623161	9122244	U8800091
笔式	绝对桥式	500 kHz ～ 1 MHz	屏蔽	Powerlink	9222162	U8626024	9122083	U8800073
笔式	绝对桥式	100 kHz ～ 500 kHz	屏蔽	Powerlink	9222180	U8626027	9122083	U8800073
笔式	绝对桥式	1 MHz ～ 2 MHz	屏蔽	Powerlink	9222181	U8626028	9122083	U8800073
笔式	绝对桥式	100 kHz ～ 500 kHz	非屏蔽	Powerlink	9222412	U8626110	9122083	U8800073
笔式	绝对桥式	500 kHz ～ 1 MHz	非屏蔽	Powerlink	9222413	U8629440	9122083	U8800073
笔式	绝对桥式	1 MHz ～ 2 MHz	非屏蔽	Powerlink	9222414	U8629139	9122083	U8800073
笔式	绝对桥式	2 MHz ～ 4 MHz	非屏蔽	Powerlink	9222415	U8623305	9122083	U8800073
笔式	绝对桥式	4 MHz ～ 6 MHz	非屏蔽	Powerlink	9222417	U8616124	9122083	U8800073
笔式	绝对桥式	4 MHz ～ 6 MHz	屏蔽	Powerlink	9222418.00	U8626035	9122083	U8800073

反射绝对

反射型探头

又称为发送-接收探头或驱动-拾波探头

提供与绝对桥式探头类似的响应。
可提供堆叠式或同心式驱动和拾波线圈。
可以探测到各种方向的裂纹。
可承受温度变化。
可在宽泛的频率范围内操作。

如图所示，Evident的反射绝对型探头可提供清晰的强信号。

类型	线圈	频率	屏蔽性	连接器	工件编号	订购编号	电缆编号	订购编号
笔式	反射绝对	100 kHz ～ 1 MHz	非屏蔽	三轴Fisher	9213417	U8623167	SPO-6687	U8800538
笔式	反射绝对	1 MHz ～ 3 MHz	非屏蔽	三轴Fisher	9213418	U8623168	SPO-6687	U8800538
笔式	反射绝对	100 kHz ～ 1 MHz	屏蔽	三轴Fisher	9213420	U8623170	SPO-6687	U8800538
笔式	反射绝对	1 MHz ～ 3 MHz	屏蔽	三轴Fisher	9213421	U8623171	SPO-6687	U8800538
笔式	反射绝对	100 kHz ～ 1 MHz	屏蔽	Powerlink	9222188	U8626033	9122083	U8800073
笔式	反射绝对	100 kHz ～ 1 MHz	非屏蔽	Powerlink	9222421	U8629500	9122083	U8800073
笔式	反射绝对	1 MHz ～ 3 MHz	屏蔽	Powerlink	9222423	U8626037	9122083	U8800073

桥式差分

桥式差分式探头

适用于探测较小的缺陷，如疲劳裂纹。
对方向敏感。

如图所示，Evident桥式差分型探头可提供清晰的强信号。

类型	线圈	频率	屏蔽性	连接器	工件编号	订购编号	电缆编号	订购编号
笔式	桥式差分	500 kHz ～ 2 MHz	屏蔽	三轴Fisher	9213015	U8623150	9122244	U8800091
笔式	桥式差分	500 kHz ～ 2 MHz	非屏蔽	三轴Fisher	9213412	U8623162	9122244	U8800091
笔式	桥式差分	2 MHz ～ 4 MHz	非屏蔽	三轴Fisher	9213413	U8623163	9122244	U8800091
笔式	桥式差分	4 MHz ～ 6 MHz	非屏蔽	三轴Fisher	9213414	U8623164	9122244	U8800091
笔式	桥式差分	2 MHz ～ 4 MHz	屏蔽	三轴Fisher	9213415.00	U8623165	9122244	U8800091
笔式	桥式差分	4 MHz ～ 6 MHz	屏蔽	三轴Fisher	9213416	U8623166	9122244	U8800091
笔式	桥式差分	500 kHz ～ 2 MHz	屏蔽	Powerlink	9222184.00	U8626029	9122083	U8800073
笔式	桥式差分	2 MHz ～ 4 MHz	屏蔽	Powerlink	9222185	U8626030	9122083	U8800073
笔式	桥式差分	4 MHz ～ 6 MHz	屏蔽	Powerlink	9222186	U8626031	9122083	U8800073
笔式	桥式差分	500 kHz ～ 2 MHz	非屏蔽	Powerlink	9222426	U8629771	9122083	U8800073
