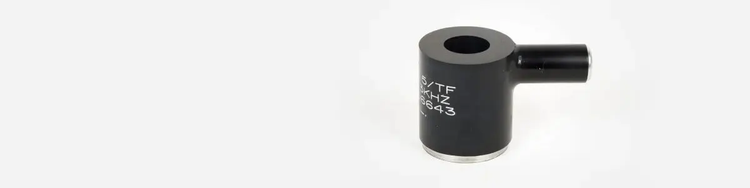

环形/圈形探头适用于检测各种直径的紧固件头。它们的主要用途是在不取出紧固件的情况下探测紧固件周围近表面的裂纹。这类探头有桥式和反射式两种配置。
如图所示，Evident绝对桥式探头可提供清晰的强信号。
* 所有品牌为它们各自拥有者或第三方实体的商标或注册商标。
线圈 |
频率 |
内径（毫米，英寸） |
外径（毫米，英寸） |
连接器 |
工件编号 |
订购编号 |
电缆 |
订购编号 |
|---|---|---|---|---|---|---|---|---|
桥式 |
50 Hz ～ 500 Hz |
8.89 (0.35) |
19.05 (0.75) |
Triax Fischer |
LR017-5-TF |
U8636097 |
9122244 |
U8800091 |
桥式 |
50 Hz ～ 500 Hz |
17.8 (0.7) |
33 (1.3) |
Microdot |
LR0113-5 |
U8636094 |
9102894 |
U8800041 |
桥式 |
50 Hz ～ 500 Hz |
19.05 (0.75) |
32.5 (1.28) |
Microdot |
LR0114-5 |
U8636071 |
9102894 |
U8800041 |
桥式 |
50 Hz ～ 500 Hz |
19.05 (0.75) |
32.5 (1.28) |
Triax Fischer |
LR0114-5-TF |
U8636072 |
9122244 |
U8800091 |
桥式 |
500 Hz ～ 10 kHz |
6.48 (0.255) |
16.51 (0.65) |
Microdot |
LR106-1 |
U8636107 |
9102894 |
U8800041 |
桥式 |
500 Hz ～ 10 kHz |
6.48 (0.255) |
16.51 (0.65) |
Triax Fischer |
LR106-1-TF |
U8620455 |
9122244 |
U8800091 |
桥式 |
500 Hz ～ 10 kHz |
7.62 (0.3) |
19.05 (0.75) |
Triax Fischer |
LR107-1-TF |
U8636077 |
9122244 |
U8800091 |
桥式 |
3 kHz ～ 20 kHz |
7.99 (0.315) |
17.2 (0.68) |
Triax Fischer |
LR506-2 |
U8620265 |
9122244 |
U8800091 |
桥式 |
50 Hz ～ 500 Hz |
25.4 (1.0) |
38.35 (1.51) |
Microdot |
LR0115-1 |
U8636095 |
9102894 |
U8800041 |
桥式 |
300 Hz ～ 5 kHz |
12.7 (0.5) |
25.4 (1.0) |
Triax Fischer |
LR0510-5-TF |
U8636098 |
9122244 |
U8800091 |
桥式 |
300 Hz ～ 5 kHz |
7.62 (0.3) |
19.81 (0.78) |
Triax Fischer |
LR058-1-TF |
U8636089 |
9122244 |
U8800091 |
又称为发送-接收探头或驱动-拾波探头
如图所示，Evident的反射绝对型探头可提供清晰的强信号。
