可扩展的FOCUS PX采集单元和FocusPC软件采用了先进的相控阵（PA）和传统超声（UT）技术，可轻松集成到自动化和半自动化系统中。该检测解决方案可生成并保存C扫描和A扫描原始数据，可用于基于检测后数据分析做出判断的应用, 包括航空航天（复合材料层压板）、发电（风力叶片）、运输（火车车轮）、金属（锻造零件）等行业的应用。
可扩展的FOCUS PX采集单元和FocusPC软件采用了先进的相控阵（PA）和传统超声（UT）技术，可轻松集成到自动化和半自动化系统中。该检测解决方案可生成并保存C扫描和A扫描原始数据，可用于基于检测后数据分析做出判断的应用, 包括航空航天（复合材料层压板）、发电（风力叶片）、运输（火车车轮）、金属（锻造零件）等行业的应用。
Evident提供一套完整的高级相控阵集成解决方案，可以满足您苛刻的检测要求。这套解决方案包含以下设备和软件：一种性能强大且可扩展的采集设备：FOCUS PX；一款强大的数据采集和分析软件程序：FocusPC；三个软件开发包（SDK）：FocusControl、FocusData和OpenView，可使您基于自己的应用自行定制软件界面，并通过对FocusPC的控制，实现全自动检测操作。

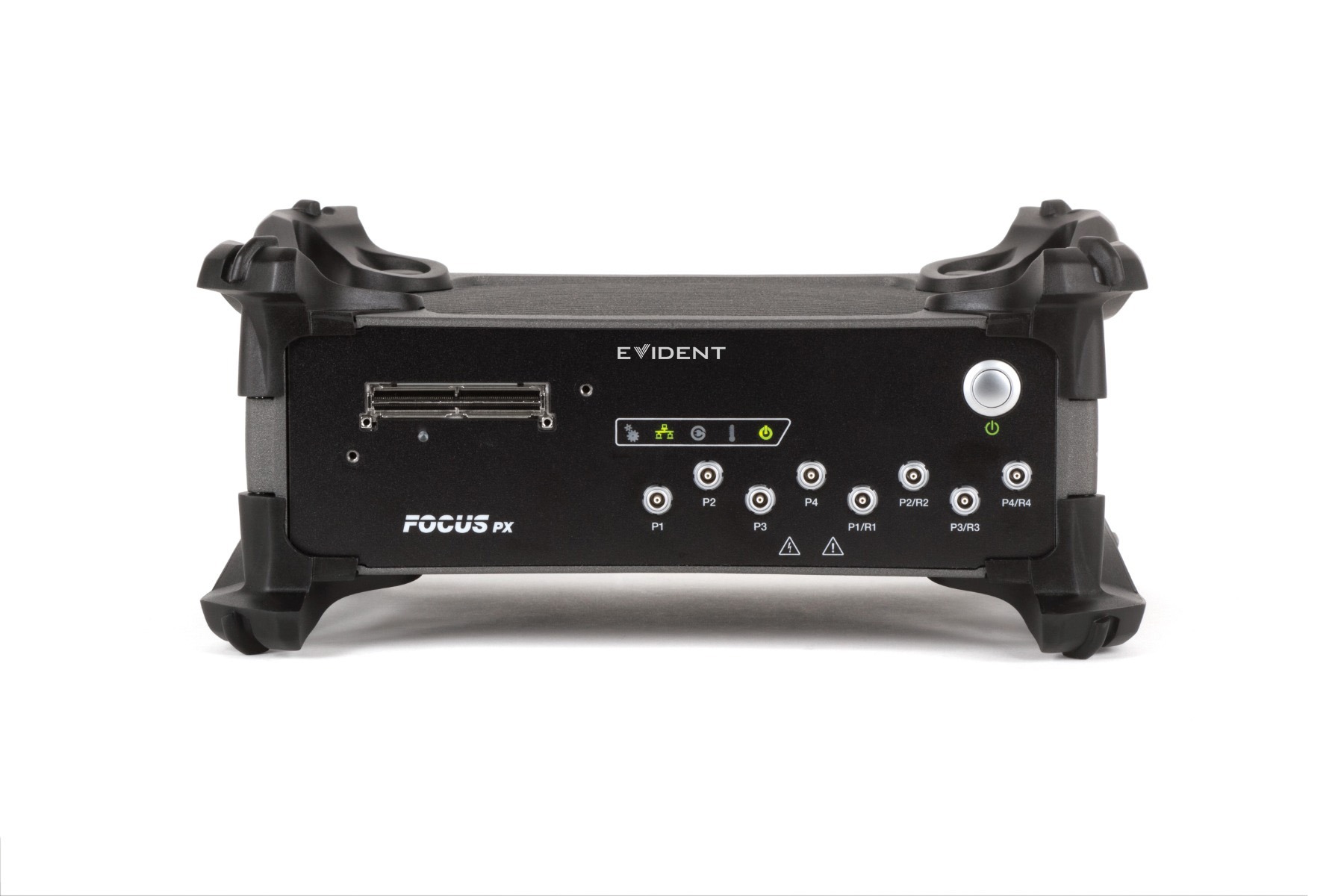

FOCUS PX设备采用全新的Evident技术，提供质量上乘的相控阵信号，并使信噪比显著提高。
最多 12 dB 信噪比（SNR）改进
最多 4 台 专用的UT通道

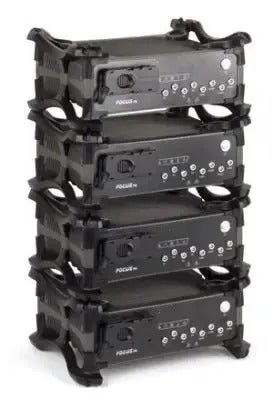

FOCUS PX设备采用全新的相控阵技术，在要求很高的检测应用中，可以显著增强检测性能，加快检测速度。可以同时最多使用4台FOCUS PX设备，不仅显著加快了检测速度，还提升了高级多探头配置的水平。
最多 4台 同时使用FOCUS PX
最高 30 MB/s 数据传输速率
优化的FOCUS PX通信过程大大缩短了编程时间，从而可大幅降低检测周期时间，提升操作人员的体验。
FOCUS PX是一款坚固耐用的设备，可以在条件艰苦的生产环境中进行检测。其设计符合IP65评级标准，其外壳带有许多散热片，以优化散热性能。
最高 40 °C 工作温度
符合评级标准 IP65
FOCUS PX设备的保护套可被方便地拆下来，这样就可利用露出的4个螺钉孔，将设备直接安装到扫查器或检测系统上。

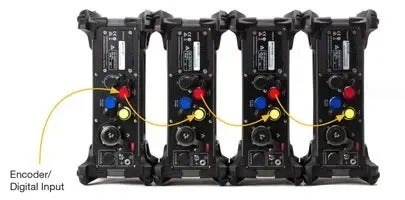

简单的连线操作
通过简单的电缆配置，可以使多台FOCUS PX设备互相同步。这样可使一台设备接收到所有I/O信号，从而减少了连线操作，并大大简化了总体整合过程。
便于安装
简单快速的安装可使FOCUS PX设备离探头更近，减少了连线操作，优化了信号的质量。
设备上有4个螺钉孔，用于将设备直接装配到其他用于检测的扫查器上。
WeldSight软件齐全的采集和分析工具有助于完成符合工程要求且具有可重复性的高级相控阵（PA）、超声（UT）和衍射时差（TOFD）焊缝检测。
WeldSight软件提供一种逻辑性很强的简化工作流程：
WeldSight软件专为检测制造中的焊缝或在役焊缝（维护）而设计，提供了进行高级相控阵检测和分析的必要工具。

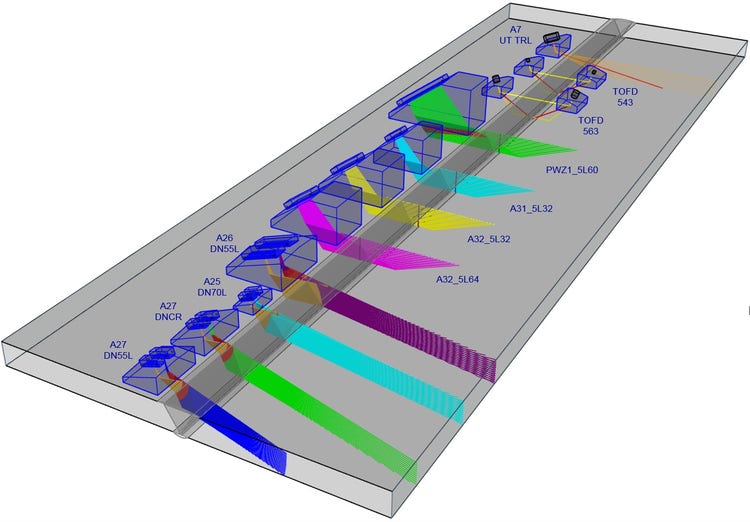

•完全整合了来自Eclipse Scientific公司的BeamTool（声束工具）扫查计划设计软件
•自动楔块验证和探头晶片验证
•目标的自动聚焦
•改进了时间校正增益（TCG），可以同时进行多点校准
符合以下制造标准：
这种解决方案适用于以下应用：
Evident提供一套完整的高级相控阵集成解决方案，可以满足您苛刻的检测要求。这套解决方案包含以下设备和软件：一种性能强大且可扩展的采集设备：FOCUS PX；一款强大的数据采集和分析软件程序：FocusPC；三个软件开发包（SDK）：FocusControl、FocusData和OpenView，可使您基于自己的应用自行定制软件界面，并通过对FocusPC的控制，实现全自动检测操作。

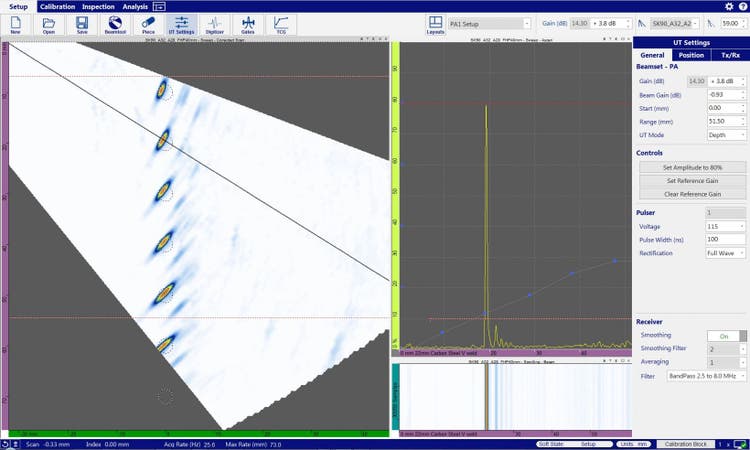

FocusPC的设计目的是让用户轻松访问常用功能，提升用户体验，提高检测效率。
用于快速访问设计、校准、检测和分析功能。
可以自由拆分和重新组合不同的视图。
可以对组和检测序列进行方便的管理。
性能强大的工具

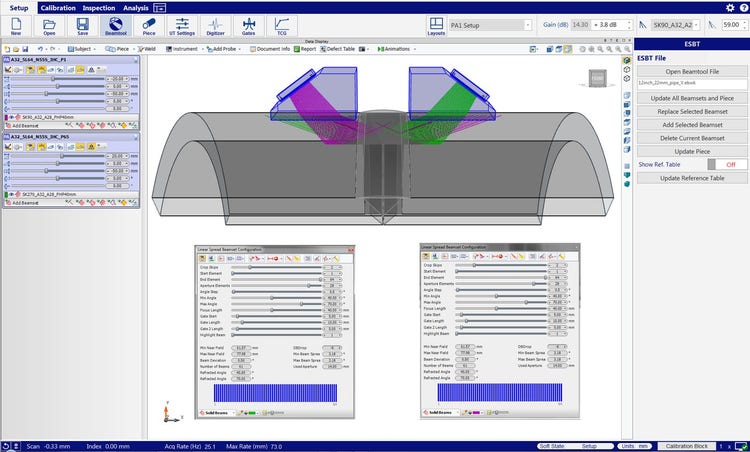

设计：
PA、UT和TOFD的声学配置。

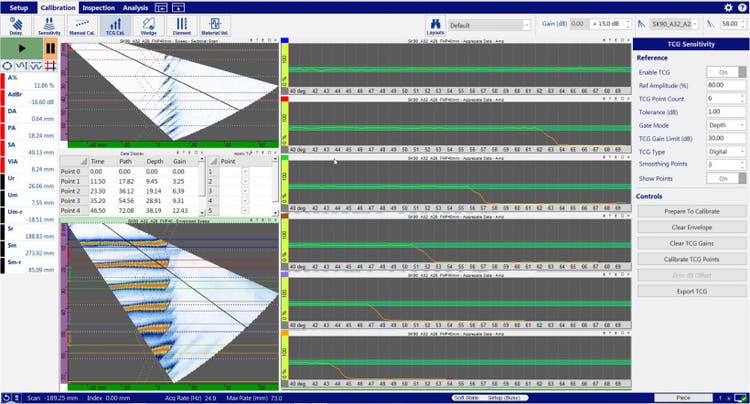

校准：
声束延迟、灵敏度和TCG校准。
检测：
工件的几何形状和自动管理。
分析：
用于优化数据分析的强大功能。
FocusPC软件包含高性能的采集功能，可以大幅提高FOCUS PX设备的性能，优化检测速度。FocusPC软件可以同时最多驱动4台FOCUS PX设备，实现高级多探头配置，并进一步缩短检测周期时间。
连接方便
FOCUS PX设备可无缝连接到任何安装了FocusPC软件的计算机，大大简化了配置过程。

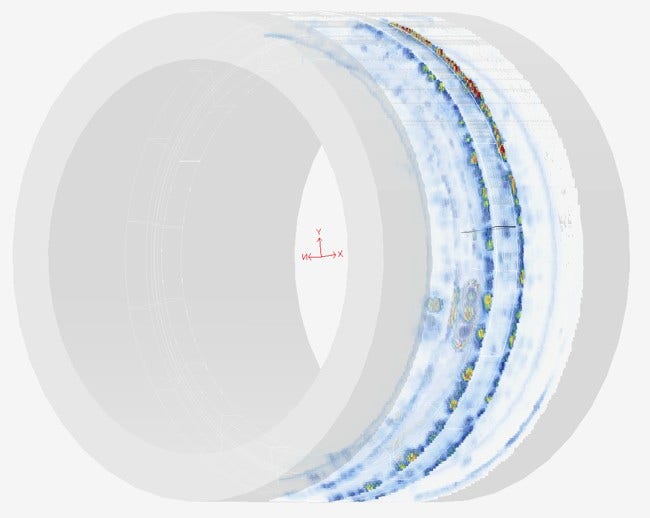

FocusPC软件提供高级分析工具，可使您充分利用FOCUS PX设备采集的检测数据，获取很大的收益。这些工具使用高级数据处理算法，提取有价值的信息，使分析过程更加高效。

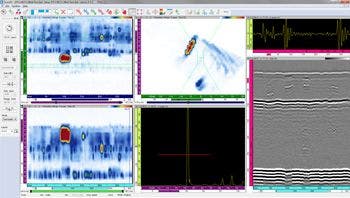

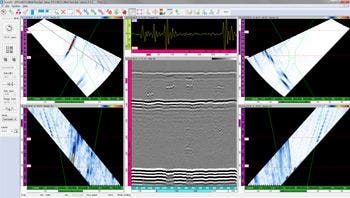

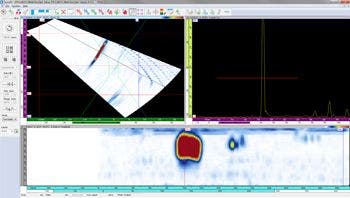

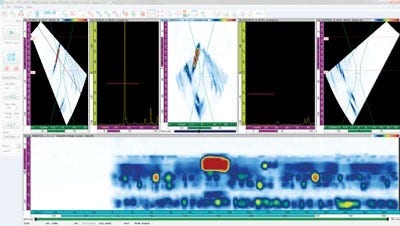

FocusPC软件可提供完全自行定制的显示，经过调整的显示可以更好地满足特定应用的需求。每个视图还提供多个可自行定制的选项，优化了用户体验，提高了检测效率。可以自由拆分和重新组合不同的视图，以创建优化的设置、采集和分析布局。
除了FocusPC采集软件，Evident还提供了3个软件开发包（SDK）：FocusControl、FocusData和OpenView，以使您基于自己的应用自行定制软件界面，并通过控制FocusPC软件，实现全自动检测操作。

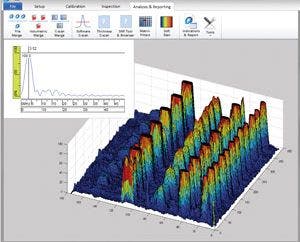

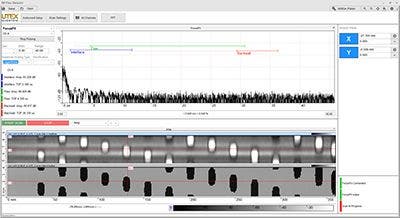

针对某些需要特定功能的应用，或者在标准软件没有提供某个特定界面时，OpenView SDK（软件开发包）可以帮助您创建一个提供所需功能的自定义界面。OpenView SDK与来自UTEX的InspectionWare和来自Harotek的HaroUT LabView数据库相兼容。
根据应用需求，构建专用的用户界面，可以更有效地完成检测。这样不仅可以更好地控制系统的工作流程，而且还有助于减少操作人员出错的几率。

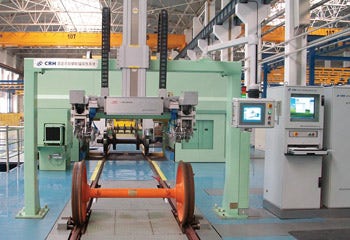

Photo Courtesy of DTEC GmbH Germany

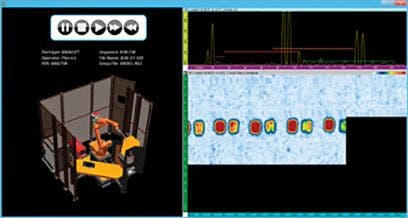

使用FocusData和FocusControl软件开发包，可以开发用于控制FOCUS PX设备的自定义软件，并实现检测过程的完全自动化，从而优化了检测周期时间，提高了系统的整体效率。
使用软件开发包可以使您从自定义软件直接访问检测数据，而且还可使您开发出具体应用专用的数据表现形式（图像）和自行定制的分析工具。

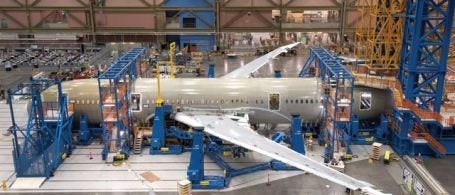

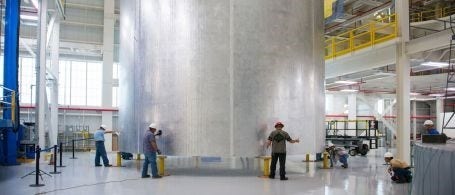

在检测飞机用层状复合材料工件方面，航空航天器的制造商和供应商都承受着要持续不断地提高检测速度的巨大压力。 为了迎接这种挑战，Evident为用户开发了专用于高性能复合材料检测系统的一系列集成式仪器产品。
前面板
后面板
相控阵通道 |
16:64PR: 64 |
|---|---|
脉冲发生器的数量 |
16:64PR/16:128PR: 16个连续晶片 |
常规UT通道 |
4个专用的UT通道 |
数据采集速率 |
高达30 MB/s（一台FOCUS PX） |
采集速度 |
每秒高达20000个12位A扫描，每个A扫描含750点 |
波幅分辨率 |
8位 / 12位 |
A扫描样本的最大数量 |
16380 |
实时数据压缩 |
１：2000比率 |
检波 |
全波、正半波、负半波、射频波 |
滤波 |
数字式带通、高通、低通滤波器 |
电压 |
PA：4 V、9 V、20 V、40 V、80 V和115 V |
增益 |
PA：80 dB（46 dB模拟 + 34 dB数字） |
脉冲宽度 |
PA：30 ns ～ 500 ns（步距为2.5 ns） |
带宽（-3 dB） |
PA：0.6 MHz ～ 17.8 MHz |
声束数量 |
最多1024 |
脉冲重复频率（PRF） |
1 Hz ～ 20 kHz |
实时平均 |
PA：1、2、4、8、16 |
闸门数量 |
4个用于探测；1个用于同步 |
编码器 |
双轴（正交、时钟方向） |
网络接口 |
1000BASE-T |
大小（宽 × 高 × 厚） 装有保护套时 |
30.7 cm × 13.5 cm × 23.6 cm |
大小（宽 × 高 × 厚） 未装有保护套时 |
27.6 cm × 9.2 cm × 23.1 cm |
重量 装有保护套时 |
4.8 kg |
重量 未装有保护套时 |
4.2 kg |
IP评级 |
IP65 |

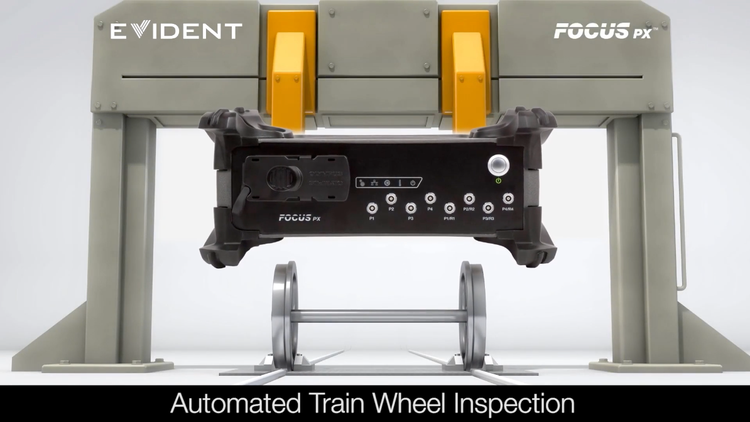

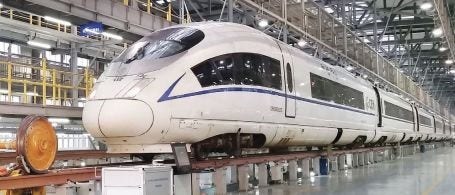

使用相控阵技术检测火车轮
