用于角度声束探头的楔块

概述

优势特性

可为30°到70°之间的横波或纵波角度声束检测，提供0°、45°、55°和60°的标准钢中折射角度
不锈钢的螺钉插孔可使探头和楔块牢固地接合在一起。
横向电子扫查取代了手动偏斜运动（使用横向楔块）。
可以订购IHC楔块选项，以提高检测的质量。IHC选项包括喷水孔、用于连接Evident扫查器的楔块架上的安装孔，以及可提高防磨效果的硬质合金条。
楔块用于进行手动或自动扫查。
可以订购具有特定折射角度的定制楔块；还可以自行定制楔块的形状与轮廓。

楔块的技术规格和尺寸

工件编码	探头类型	标称折射声束角度（在钢中）	推荐扫频角度（度）	探头方向	楔块尺寸（毫米）
工件编码		标称折射声束角度（在钢中）		探头方向				长	宽	宽*	高
SA00-0L	A00	0°纵波	−30 ～ 30	正常	16	12	不适用	12
SA00-N60S	A00	60°横波	40 ～ 70	正常	21	14	不适用	13
SA0-0L	A0	0°纵波	−30 ～ 30	正常	23	12	不适用	11
SA0-N60S	A0	60°横波	40 ～ 70	正常	32	18	不适用	21
SA1-0L	A1	0°纵波	−30 ～ 30	正常	29	30	30	20
SA1-N60S	A1	60°横波	40 ～ 70	正常	30	30	40	16
SA1-N60L	A1	60°纵波	40 ～ 70	正常	28	30	40	21
SA2-0L	A2	0°纵波	−30 ～ 30	正常	65	30	40	20
SA2-N60L	A2	60°纵波	40 ～ 70	正常	79	30	40	50
SA2-N55S	A2	55°横波	40 ～ 70	正常	69	30	40	43
SA3-0L	A3	0°纵波	−30 ～ 30	正常	38	37	50	20
SA3-N45S	A3	45°横波	40 ～ 60	正常	55	37	50	30
SA3-N45L	A3	45°纵波	30 ～ 60	正常	55	37	50	49
SA3-N60S	A3	60°横波	40 ～ 70	正常	58	37	50	32
SA3-N60L	A3	60°纵波	40 ～ 70	正常	53	37	50	40
SA4-0L	A4	0°纵波	−30 ～ 30	正常	59	47	55	20
SA4-N45S	A4	45°横波	40 ～ 60	正常	90	47	55	51
SA4-N45L	A4	45°纵波	30 ～ 60	正常	88	47	55	85
SA4-N60S	A4	60°横波	40 ～ 70	正常	86	47	55	45
SA4-N60L	A4	60°纵波	40 ～ 70	正常	83	47	55	68
SA5-0L	A5	0°纵波	−30 ～ 30	正常	38	45	55	20
SA5-N45S	A5	45°横波	40 ～ 60	正常	57	47	55	37
SA5-N60S	A5	60°横波	40 ～ 70	正常	46	43	55	25
SA5-N60L	A5	60°纵波	40 ～ 70	正常	39	50	55	41
SA10-0L	A10	0°纵波	−30 ～ 30	正常	25	23	40	20
SA10-N55S	A10	55°横波	40 ～ 70	正常	23	23	40	14
SA10-N60L	A10	60°纵波	40 ～ 70	正常	26	23	40	30
SA11-0L	A11	0°纵波	−30 ～ 30	正常	35	23	40	23
SA11-N55S	A11	55°横波	40 ～ 70	正常	41	23	40	29
SA11-N60L	A11	60°纵波	40 ～ 70	正常	43	23	40	53
SA12-0L	A12	0°纵波	−30 ～ 30	正常	58	23	40	20
SA12-N55S	A12	55°横波	40 ～ 70	正常	73	45	40	45
SA12-N60L	A12	60°纵波	40 ～ 70	正常	61	23	40	53
SA14-0L	A14	0°纵波	−30 ～ 30	正常	80	23	40	20
SA14-N55S	A14	55°横波	40 ～ 70	正常	96	23	40	49
SA15-N60S	A15	60°纵波	40 ～ 70	正常	18	22	不适用	12
SA16-N55S	A16	55°横波	40 ～ 70	正常	85	31	40	44
SA31-0L	A31	0°纵波	-30 ～ 30	正常	40	30	40	20
SA31-N55S	A31	55°横波	40 ～ 70	正常	49	30	40	32
SA31-N60L	A31	60°纵波	40 ～ 70	正常	39	30	40	31
SA32-0L	A32	0°纵波	-30 ～ 30	正常	50	30	40	20
SA32-N55S	A32	55°横波	40 ～ 70	正常	62	30	40	33
SA32-N60L	A32	60°纵波	40 ～ 70	正常	56	30	40	43
SAWS1-N60S	AWS1	60°横波	40 ～ 70	正常	45	38	不适用	32
SAWS1-0L	AWS1	0°纵波	-30 ～ 30	正常	38	38	不适用	40
SNW1-0L	NW1	0°纵波	不适用	正常	66	32	32	22
SNW1-0L-AQ25	NW1	0°纵波	不适用	正常	71	40	40	37
SNW1-0L-AQ25-WR	NW1	0°纵波	不适用	正常	93	40	40	39
SNW1-0L-IHC-C	NW1	0°纵波	不适用	正常	66	32	32	22
SNW2-0L	NW2	0°纵波	不适用	正常	26	32	32	22
SNW2-0L-AQ25	NW1	0°纵波	不适用	正常	31	40	40	37
SNW2-0L-AQ25-WR	NW1	0°纵波	不适用	正常	53	40	40	39
SNW3-0L	NW3	0°纵波	不适用	正常	130	32	32	22
SNW3-0L-AQ25	NW1	0°纵波	不适用	正常	135	40	40	37
SNW3-0L-AQ25-WR	NW1	0°纵波	不适用	正常	157	40	40	39
SPWZ1-0L	PWZ1	0°纵波	-30 ～ 30	正常	75	30	40	20
SPWZ1-N55S	PWZ1	55°横波	40 ～ 70	正常	87	30	40	45
SPWZ3-0L	PWZ3	0°纵波	-30 ～ 30	正常	40	30	40	20
SPWZ3-N55S	PWZ3	55°横波	40 ～ 70	正常	65	30	40	38
SPWZ3-N60L	PWZ3	60°纵波	40 ～ 70	正常	64	30	40	35
*宽度的计算包含IHC楔块选项。		60°纵波		正常

标准楔块曲率值

管材的外径英寸	曲率范围
管材的外径英寸		最小值毫米（英寸）	最大值毫米（英寸）
楔块类型：SA1、SA2、SA3、SA4、SA5、SPWZ1、SPWZ3、SI1、SI2和SI3
2	45.7 (1.8)	50.8 (2)
2.25	50.8 (2)	57.1 (2.25)
2.5	57.1 (2.25)	63.5 (2.5)
3	63.5 (2.5)	76.2 (3)
3.25	76.2 (3)	82.5 (3.25)
3.5	82.5 (3.25)	88.9 (3.5)
4	88.9 (3.5)	101.6 (4)
4.5	101.6 (4)	114.3 (4.5)
5	114.3 (4.5)	127.0 (5)
6	127.0 (5)	152.4 (6)
7	152.4 (6)	177.8 (7)
8	177.8 (7)	203.2 (8)
10	203.2 (8)	254.0 (10)
12	254.0 (10)	304.8 (12)
16	304.8 (12)	406.4 (16)
22	406.4 (16)	555.8 (22)
30	558.8 (22)	762.0 (30)
平板	762.0 (30)	到平面
*楔块类型：SA10、SA11、SA12、SA14、SA31和SA32*
2.375	50.8 (2)	60.3 (2.375)
2.875	60.3 (2.375)	73.0 (2.875)
3.5	73.0 (2.875)	88.9 (3.5)
4	88.9 (3.5)	101.6 (4)
4.5	101.6 (4)	114.3 (4.5)
5.563	114.3 (4.5)	141.3 (5.563)
6.625	141.3 (5.563)	168.3 (6.625)
8.625	168.3 (6.625)	219.0 (8.625)
10.75	219.0 (8.625)	273.0 (10.75)
12.75	273.0 (10.75)	323.8 (12.75)
16	323.8 (12.75)	406.4 (16)
24	406.4 (16)	609.6 (24)
平板	609.6 (24)	到平面
楔块类型：ST和SPE
2	44.4 (1.75)	50.8 (2)
2.25	50.8 (2)	51.7 (2.25)
2.5	57.1 (2.25)	63.5 (2.5)
3	63.5 (2.5)	76.2 (3)
3.5	76.2 (3)	88.9 (3.5)
4	88.9 (3.5)	101.6 (4)
5	101.6 (4)	127.0 (5)
6	127.0 (5)	152.4 (6)
8	152.4 (6)	203.2 (8)
12	203.2 (8)	304.8 (12)
16	304.8 (12)	406.4 (16)
22	406.4 (16)	558.8 (22)
平板	555.8 (22)	到平面
* 对于外径在4英寸以下的管材，IHC被整合到Rexolite楔块，但楔块不与IHC环兼容。平面楔块可用于外径大于12.75英寸的管材检测。

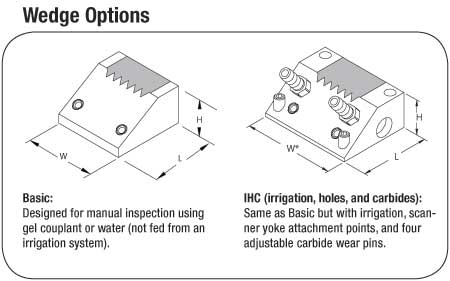

选项

楔块偏移参数

如何找到楔块参数

在OmniScan或TomoView的楔块数据库中找到适当的楔块。选择了楔块型号后，参数会被自动设置。
如果数据库中还没有所需楔块，您可以从 https://ims.evidentscientific.com/zh/ 网址中的技术支持页面中下载最新的数据库更新。
根据随楔块提供的楔块技术规格表中的值，手动输入参数值。
请致电您所在地的销售代表。

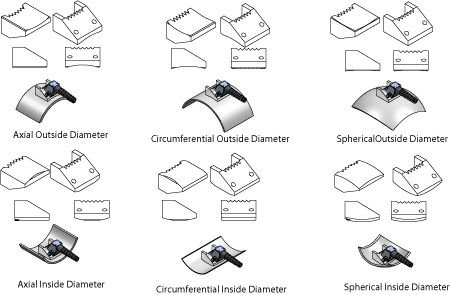

楔块曲率惯例

OmniScan的楔块参数
X	主轴偏移
Y	次轴偏移（当探头处于中间时为0）
Z	高度
TomoView的楔块参数
X_T	第一晶片中间位置的主轴偏移（毫米）
Y	第一晶片中间位置的次轴偏移（毫米）（从楔块侧面测量）
Z	第一晶片中间位置的高度（毫米）
