请注意：不同地区的产品供应情况会有所不同。请联系您所在地的Evident销售处，了解更详细的信息。
工件编号：9323945（U8800601）
技术规格
操作模式：一发一收
频率：宽带
端部：间距14毫米
符合人体工程学的设计
一般用途的宽带一发一收探头，设计符合人体工程学，4个脚和探头端部位于探头的边缘。可轻松扫查平面或半径较大的曲面。端部位于探头边缘，可对工件进行稳定的边缘检测。这是大多数复合材料蜂窝结构检测中常用的探头型号。
工件编号：9323952（U8010062）
技术规格
操作模式：一发一收
频率：宽带
端部：间距14毫米
宽带一发一收探头，设计符合人体工程学，探头端部在4个脚内，便于在较窄的圆角工件上进行检测，如机翼前缘。虽然设计这款探头的目的是用于检测较窄的圆角工件，但是在检测较平坦的复合材料蜂窝结构时其表现同样出色。
工件编号：9322184（U8010039）
技术规格
操作模式：一发一收
频率：宽带，高压
端部：间距12.7毫米，端部加载了弹簧
宽带一发一收探头，占地面积较小，主体细长，可用于检测更狭窄的区域。与S-PC-P14或S-PC-P16型号相比，这种探头一般对较小的缺陷更为敏感，因为它的端部更靠近。虽然在检测平面时表现得不如S-PC-P14或S-PC-P16稳定，但在摩擦托架SPO-5629-H-R1上使用SPO-5629-PHV探头时，可以简化蜂窝结构复合材料的检测。
工件编号：SPO-5629-H-R1 (U8780312)
用于与SPO-5629PHV探头配套使用。在保持探头与检测表面垂直的同时，增强了稳定性，并增加了到被测工件表面的距离，以改变端部对被测表面的张力。
BondMaster探头 |
U8编号 |
模式 |
频率 |
端部间距/晶片直径 |
|---|---|---|---|---|
S-PC-P14 |
U8800601 |
一发一收 |
宽带 |
14毫米 |
S-PC-P16 |
U8010062 |
一发一收 |
宽带 |
14毫米 |
SPO-5629-PHV |
U8010039 |
一发一收 |
宽带，高电压 |
12.7毫米 |
SPO-5629-H-R1 |
U8780312 |
一发一收 |
不适用 |
不适用 |
S-PC-P1 |
U8770418 |
一发一收 |
低 |
17毫米 |
S-PC-P2 |
U8880419 |
一发一收 |
低 |
19毫米 |
S-PC-P11 |
U8010012 |
一发一收 |
宽带 |
17毫米 |
S-PC-P12 |
U8770334 |
一发一收 |
宽带 |
17毫米 |
S-PC-P13 |
U8770336 |
一发一收 |
宽带，高速驱动 |
17毫米 |
SPO-5629-P |
U8770421 |
一发一收 |
宽带 |
12.7毫米 |
S-PC-DHV |
U8010054 |
一发一收 |
5.1 kHz ～ 12 kHz |
多个（4x） |
工件编号：9317812（U8770418）
技术规格
操作模式：一发一收
频率：低
端部：固定端部，17毫米间距。
探测能力：一般可探测到12.7毫米或更大的缺陷。
工件编号：9317854（U8770419）
技术规格
操作模式：一发一收
频率：低
端部：加载了弹簧的端部，19毫米间距。
探测能力：一般可探测到12.7毫米或更大的缺陷。
工件编号：9317797（U8010012）
技术规格
操作模式：一发一收
频率：宽带
端部：加载了弹簧的端部，17毫米间距
探测能力：一般可探测到12.7毫米或更大的缺陷。
工件编号：9322074（U8770336）
技术规格
操作模式：一发一收
频率：宽带
端部：固定端部，17毫米间距
探测能力：一般可探测到12.7毫米或更大的缺陷。
工件编号：9322076（U8770336）
技术规格
操作模式：一发一收
频率：宽带，高速驱动
端部：加载了弹簧的端部，17毫米间距
探测能力：一般可探测到12.7毫米或更大的缺陷。
工件编号：9318169（8770421）
技术规格
操作模式：一发一收
频率：宽带
端部：加载了弹簧的端部，12.7毫米间距
探测能力：一般可探测到12.7毫米或更大的缺陷。
工件编号：9323942（8800672）
技术规格
操作模式：一发一收
频率：5.1 kHz，用于检测厚度大于25.4毫米的结构；6 kHz ～ 12 kHz，用于检测厚度小于25.4毫米的结构
脉冲：1到3之间
端部：4个端部
探测能力：成功检测各种材料，包括塑料和木质层压板。
*DHV电缆：需要SBM-CPM-DHV：9122330 (U8800672)。 注：DHV电缆可用于所有一发一收探头。
订购编号 |
U8编号 |
说明 |
|---|---|---|
SBM-CPM-P11 |
U8800058 |
BondMaster电缆：SBM-CPM-P11 11针到11针电缆，用于一发一收探头和机械阻抗分析（MIA）探头。11英尺长。 |

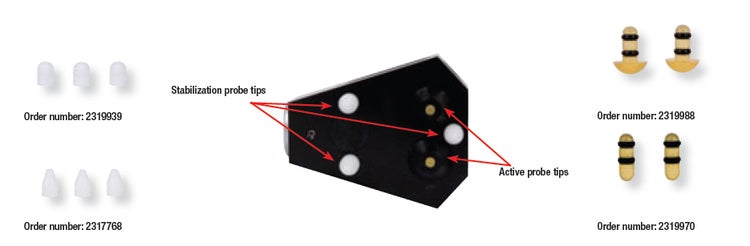

探头配置包括2个固定的或加载了弹簧的探头端部，以及起稳定作用的3个白色塑料脚。频繁或不适当的使用会导致端部性能退化。通过执行以下步骤可以轻松快速地更换新的端部。
1. 将探头转过来，找出需要更换的端部。
1. 用一把钳子或用手指轻轻握住端部，将其拉出探头。
2. 插入新的端部。可以在端部涂上酒精，使其更容易插入到探头中。
1. 必须要逐一更换起稳定作用的塑料脚。（用钳子或手指）拧下一个脚后，要确保换上新的脚后，再拆下另一个脚。
工件编号 |
2319970 |
2319988 |
2320036 |
1817235 |
|---|---|---|---|---|
U8编号 |
U8770316 |
U8770318 |
U8779378 |
U8770425 |
说明 |
端部，一套两个，带O型环 |
蘑菇形端部，一套两个，带O型环 |
特氟龙蘑菇形端部，一套2个，带O型环 |
端部 |
适用于S-PC-P2 |
X |
|||
适用于S-PC-P11 |
X |
X |
X |
|
适用于S-PC-P13 |
X |
X |
X |
|
适用于S-PC-P14 |
X |
X |
X |
|
适用于S-PC-P16 |
X |
X |
X |
|
适用于SPO-5629-PHV |
X |
X |
X |
|
适用于S-PC-DHV |
X |
X |
X |
|
工件编号 |
2316836 |
2317768 |
2320030 |
2320000 |
2320037 |
|---|---|---|---|---|---|
U8编号 |
U8906277 |
U8770312 |
U8010056 |
U8770320 |
U8779513 |
说明 |
稳定脚 |
探头端部，凿尖型 |
稳定脚，一套3个 |
稳定脚，一套3个 |
用于S-PC-P16的替换稳定脚 |
适用于S-PC-P1 |
需要3个 |
||||
适用于S-PC-P11 |
需要3个 |
X |
|||
适用于S-PC-P12 |
X |
||||
适用于S-PC-P13 |
需要3个 |
X |
|||
适用于S-PC-P14 |
需要4个 |
||||
适用于S-PC-P16 |
需要4个 |
||||
适用于S-PC-DHV |
需要4个 |
||||
工件编号 |
B1000-PK-02 |
|---|---|
U8编号 |
U8770424 |
说明 |
套装中包含： |
适用于S-PC-P11 |
X |
适用于S-PC-P13 |
X |
3303965（U8901365）特氟龙胶带，1/4英寸。
3304920（U8901366）特氟龙胶带，1英寸。
